Пластины для теплообменников «РИДАН» от производителя

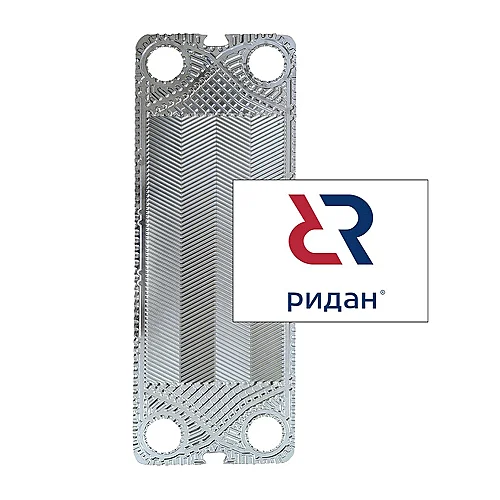

Пластины для теплообменников РИДАН

Пластины в теплообменниках «Ридан» являются главными компонентами, с помощью которых обеспечивается весь процесс передачи тепловой энергии между поступающими веществами. Для того чтобы теплообменное оборудование нормально функционировало рабочие поверхности пластин должны быть гладкими, без вмятин, пробоин, сколов и трещин, а при соблюдении всех заводских требований эксплуатации разборных теплообменников «РИДАН», срок их службы может достигать до 8 - 10 лет.

Компания «ТеплоГарант» предлагает купить пластины для теплообменников РИДАН НН оригинального заводского качества по низким ценам, с бесплатной доставкой в любой город России и гарантией 12 месяцев с момента установки. В наличии теплообменные пластины из сталей Aisi, титановых и никелевых сплавов. Опытные специалисты проконсультируют вас по всем интересующим вопросам, возникающим при подборе пластинчатых деталей для вашего теплообменника Ridan и предоставят необходимые рекомендации по их техническому обслуживанию.


Отправить запрос
Онлайн заявка

Каталог пластин для теплообменников «РИДАН»


ВНИМАНИЕ, цены на пластины для теплообменников «РИДАН» зависят от курса Евро на день покупки и от материалов, из которых они изготовлены.

Модель РИДАН Тип профиля Компоновки Цена за шт. *
НН №04 (пластина S04 и S04A) TK, TL 0000, 1234, 1200 от 250 руб.
НН №07 (пластина S07 и S07A) TK, TL 0000, 1234, 1200 от 310 руб.
НН №08 (пластина S08 и S08A) TK, TL 0000, 1234, 1200 от 350 руб.
НН №14 (пластина S14 и S14A) TK, TL 0000, 1234, 1200 от 370 руб.
НН №18 (пластина S18 и S18A) TK, TL 0000, 1234, 1200 от 400 руб.
НН №19 (пластина S19 и S19A) TK, TL 0000, 1234, 1200 от 440 руб.
НН №20 (пластина S20 и S21A) TK, TL 0000, 1234, 1200 от 490 руб.
НН №21 (пластина S21 и S21A) TK, TL 0000, 1234, 1200 от 730 руб.
НН №21Е (пластина S21SE) TK, TL 0000, 1234, 1200 от 735 руб.
НН №22 (пластина S22 и S22A) TK, TL 0000, 1234, 1200 от 740 руб.
НН №36 (пластина S36 и S36A) TK, TL 0000, 1234, 1200 от 690 руб.
НН №37 (пластина S37 и S37A) TK, TL 0000, 1234, 1200 от 700 руб.
НН №41 (пластина S41 и S41A) TK, TL 0000, 1234, 1200 от 800 руб.
НН №42 (пластина S42 и S42A) TK, TL 0000, 1234, 1200 от 810 руб.
НН №43 (пластина S43 и S43A) TK, TL 0000, 1234, 1200 от 820 руб.
НН №44 (пластина S44 и S44A) TK, TL 0000, 1234, 1200 от 840 руб.
НН №45E (пластина S45SE) TK, TL 0000, 1234, 1200 от 850 руб.
НН №47 (пластина S47 и S47A) TK, TL 0000, 1234, 1200 от 870 руб.
НН №55E (пластина S55SE) TK, TL 0000, 1234, 1200 от 760 руб.
НН №55E (пластина S55SE) TK, TL 0000, 1234, 1200 от 765 руб.
НН №62 (пластина S62 и S62A) TK, TL 0000, 1234, 1200 от 825 руб.
НН №64 (пластина S64 и S64A) TK, TL 0000, 1234, 1200 от 825 руб.
НН №65 (пластина S65 и S65A) TK, TL 0000, 1234, 1200 от 844 руб.
НН №67 (пластина S67 и S67A) TK, TL 0000, 1234, 1200 от 855 руб.
НН №81 (пластина S81 и S81A) TK, TL 0000, 1234, 1200 от 900 руб.
НН №86 (пластина S86 и S86A) TK, TL 0000, 1234, 1200 от 910 руб.
НН №100 (пластина S100 и S100A) TK, TL 0000, 1234, 1200 от 1200 руб.
НН №110 (пластина S110 и S110A) TK, TL 0000, 1234, 1200 от 1050 руб.
НН №113 (пластина S113 и S113A) TK, TL 0000, 1234, 1200 от 1100 руб.
НН №121 (пластина S121 и S121A) TK, TL 0000, 1234, 1200 от 1300 руб.
НН №130 (пластина S130 и S130A) TK, TL 0000, 1234, 1200 от 1350 руб.
НН №140 (пластина S140 и S140A) TK, TL 0000, 1234, 1200 от 1370 руб.
НН №145 (пластина S145 и S145A) TK, TL 0000, 1234, 1200 от 1390 руб.
НН №152 (пластина S152 и S152A) TK, TL 0000, 1234, 1200 от 1410 руб.
НН №155 (пластина S155 и S155A) TK, TL 0000, 1234, 1200 от 1600 руб.
НН №188 (пластина S188 и S188A) TK, TL 0000, 1234, 1200 от 1690 руб.
НН №201 (пластина S201 и S201A) TK, TL 0000, 1234, 1200 от 1700 руб.
НН №210 (пластина S210 и S210A) TK, TL 0000, 1234, 1200 от 1800 руб.
НН №221 (пластина S221 и S221A) TK, TL 0000, 1234, 1200 от 2000 руб.
НН №251 (пластина S251 и S251A) TK, TL 0000, 1234, 1200 от 2100 руб.
НН №300 (пластина S300 и S300A) TK, TL 0000, 1234, 1200 от 2800 руб.
НН №310 (пластина S310 и S310A) TK, TL 0000, 1234, 1200 от 3000 руб.
НН №315 (пластина S315 и S315A) TK, TL 0000, 1234, 1200 от 3050 руб.
НН №430 (пластина S430 и S430A) TK, TL 0000, 1234, 1200 от 4000 руб.
НН №600 (пластина S600 и S600A) TK, TL 0000, 1234, 1200 от 4500 руб.


Типы пластин для теплообменников «РИДАН» НН

Использование различных материалов при производстве пластин для теплообменников Ридан позволяет изготавливать модели оборудования, способные стабильно работать в контакте с агрессивными веществами и высоким давление внутренних потоков. Сегодня штамповка рифлёных пластин осуществляется из нескольких высокопрочных видов металлов:

  • AISI304 - сорт нержавеющий стали, способный долговременно выдерживать воздействие слабоагрессивных сред, таких как простая вода и гликолевые растворы. Пластины из стали марки Aisi304 менее устойчивы к коррозии, стоят дешевле и реже используются в теплообменниках Ridan.
  • AISI316 - сорт нержавеющей стали с добавлением молибдена. Пластины «РИДАН» из такого сплава имеют солидный запас надёжности и устойчивости к коррозии, а так же являются стандартным решением для сборки разборных теплообменных аппаратов Ридан НН. Такие детали долгие годы не разрушаются под воздействием рабочих процессов и даже способны выдерживать контакт со слабыми кислотосодержащими растворами.
  • 254 SMO - супер аустенитная нержавеющая сталь с высоким содержанием хрома, молибдена и азота. Пластины из SMO254 применяются в теплообменном оборудовании для эксплуатации с хлоридами, морской водой и концентрированными солевыми растворами.
  • Hastelloy C-276 – это высокопрочный сплав стали и вольфрама с молибденовыми добавками. Варианты теплообменников из данного сплава чаще устанавливаются на объектах нефтяной и химической промышленности.
  • Титан — часто используемый металл для производства теплообменных пластин "РИДАН". Его свойства долговечности и надежности позволяют собирать разборные агрегаты для контакта с сильноагрессивными веществами, такими как морская вода, концентрированные кислоты, щёлочи, высокотемпературный пар и другие подобные.

Для достижения определённых характеристик и эффективной передачи тепловой энергии, пластины в теплообменниках РИДАН НН имеют отличимые профили контактируемых поверхностей со средой. Множество канавок в виде ёлочного рисунка образованы под определёнными углами и имеют необходимую глубину, образуя распределённые каналы для потоков проходящих потоков. Такой подход позволяет изготовить разборный теплообменник «РИДАН» по заданным рабочим характеристикам с минимальным набором пластин без потери производительности. Сегодня в ассортименте существую пластины нескольких типов рифления:

  • TL - является "жёсткой" пластиной, имеющей угол изгиба рисунка в 30. Данный профиль обеспечивает повышение коэффициента передачи тепла, но снижает скорость канальных потоков.
  • TK - является "мягкой", имеющей угол изгиба рисунка в 60. Данный тип рифления позволяет максимально снижать внутреннее сопротивление увеличивая скорость среды, но понижая уровень эффективности передачи тепла.
  • TM - это комбинация вышеперечисленных видов профилей, которая позволяет получить оптимальный теплообменный аппарат РИДАН НН отвечающий всем требованиям поставленного технического задания.

В зависимости от будущих условий эксплуатации теплообменного оборудования может потребоваться внедрение более усиленных или упрощённых пластин, которые дополнительно отличаются между собой по толщине.

  • 0,4 мм. - это самый тонкий тип детали, применяющийся в теплообменниках работающих при давлении до 16 бар, температурами до 100 градусов Цельсия и неагрессивными веществами (вода, гликоли).
  • 0,5 мм. - самый распространённый вариант пластин РИДАН, являющийся стандартом и установленный на 80% всех разборных теплообменных устройствах поставленных за всю историю бренда.
  • 0,6 мм. - более утолщённый тип применяемый при давлении потоков до 25 бар. Обладает отличимым запасом прочности за счёт увеличенной толщины.
  • 0,8 мм. - "промышленный" размер детали для использования в нестандартных теплообменниках, где в рабочих жидкостях будут присутствовать мелкие незначительные частицы.
  • 1 мм. - самая толстая пластина, редко используемая при особых требованиях заказчика. Такой компонент, как правило, в России в наличии бывает редко и поставляется под заказ.

Отличимые признаки в компоновках теплообменных металлических пластин заключаются в количестве отверстий для проходящих потоков внутри общего собранного набора.

  • 1234 - пластина «РИДАН» с четырьмя угловыми отверстиями. Называется "проходной" или "центральной".
  • 1200 - запчасть с двумя отверстиями, где заглушены порты 3 и 4. Являются "поворотными" и перенаправляют поток к нужному порту.
  • 0000 - "глухая" пластина Ридан НН, не имеющая отверстий и устанавливается в конце всей группы для отражения сред в обратную сторону.

Как купить пластины для теплообменников «РИДАН»?

Выгодные условия покупки запасных деталей для теплообменных систем НН в компании «ТеплоГарант» позволяют экономить ваш бюджет и быстро получать заказы в любом городе Российской Федерации. Приём платежей за запчасти Ридан осуществляется как от юридических лиц, так и от физических.

Закупка выглядит следующим образом:

  • Принимается заявка от заказчика по единому телефону или на электронную почту в разделе контаков;
  • Специалист обрабатывает заявку, подбирает требуемые компоненты и высылает заказчику счет с условиями поставки товара;
  • После поступления денег продукция отгружается на следующий день при условии, если всё в наличии на складе;
  • Доставка по РФ или в ближайшие государства организовывается через известные транспортные компании и курьерские службы с обязательным страхованием груза заказчика.
