Фреоновые испарители
с доставкой по России и СНГ
- Производство: Россия, Китай.
- Гарантия: до 24 мес.
- Широкий ассортимент моделей.
- Опытный подбор!
Медно-паяные фреоновые испарители, они же калориферы — это ключевые элементы систем вентиляции и кондиционирования, отвечающие за передачу холода от хладагента к воздушному потоку. Их эффективность напрямую влияет на стабильность микроклимата в помещении, энергопотребление компрессорного оборудования и общий срок службы климатической системы. Правильно подобранный и смонтированный испаритель снижает энергозатраты на 15–25% и исключает риски утечек на стыках. Мы поставляем медно-паяные фреоновые испарители с доставкой по России и СНГ для объектов всех типов — от складских комплексов до частных домов и лабораторий с повышенными требованиями к чистоте воздуха.
Модельный ряд

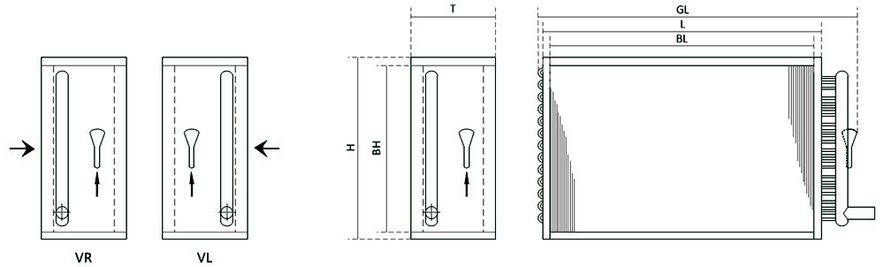

| НАИМЕНОВАНИЕ | GL x H | T | BL x BH | МОЩНОСТЬ кВт | РАСХОД ВОЗД. м3/ч (м/с) | Т. ВОЗДУХА °С | |
|---|---|---|---|---|---|---|---|
| DX-VR-H-3-12-460-1.8-6-Cu35-Al12-15/22Cu | 600 х 360 | 140 | 460 х 300 | 10.2 | 2000(4.1) | 32 | 20.9 |
| DX-VR-H-4-12-450-2.2-8-Cu35-Al12-22/28Cu | 600 х 360 | 140 | 450 х 300 | 11.7 | 2000(4.2) | 32 | 19.5 |
| DX-VR-H-2-24-480-2.0-6-Cu35-Al12-15/22Cu | 600 х 660 | 140 | 480 х 600 | 13,4 | 4000(3,9) | 32 | 24,5 |
| DX-VR-H-3-24-480-1,8-6-Cu35-Al12-15/22Cu | 600 х 660 | 140 | 480 х 600 | 21,8 | 4000(3,9) | 32 | 20,5 |
| DX-VR-H-4-24-450-2.2-12-Cu35-Al12-22/35Cu | 600 х 660 | 140 | 450 х 600 | 24,7 | 4000(4,2) | 32 | 19 |
| DX-VR-H-6-24-450-2.0-12-Cu35-Al12-22/35Cu | 600 х 660 | 200 | 450 х 600 | 35,7 | 4000(4,3) | 35 | 16 |
| DX-VR-H-2-24-780-2.0-6-Cu35-Al12-15/22Cu | 905 х 660 | 140 | 780 х 600 | 22,4 | 7000(4,2) | 30 | 23 |
| DX-VR-H-3-24-750-2,0-12-Cu35-Al12-22/35Cu | 905 х 660 | 140 | 750 х 600 | 33,3 | 7000(4,4) | 32 | 21,7 |
| DX-VR-H-4-24-750-2.2-16-Cu35-Al12-22/42Cu | 905 х 660 | 140 | 750 х 600 | 45,9 | 7000(4,4) | 32 | 18,4 |
| DX-VR-H-6-24-760-2,5-2х9-Cu35-Al15-22/28Cu | 905 х 660 | 180 | 790 х 600 | 56 | 7000(4,2) | 35 | 17,9 |
| DX-VR-H-3-24-1050-2,0-12-Cu35-Al12-22/35Cu | 1200 х 660 | 140 | 1050 х 600 | 45 | 9000(4) | 31 | 20,3 |
| DX-VR-H-4-24-1050-2.2-24-Cu35-Al12-22/42Cu | 1200 х 660 | 140 | 1050 х 600 | 61 | 9000(4,1) | 32 | 18 |
| DX-VR-H-6-24-1050-2.5-2х12-Cu35-Al15-22/35Cu | 1200 х 660 | 200 | 1050 х 600 | 74 | 9000(4,1) | 35 | 17,5 |
| DX-VR-H-3-36-750-1.8-2х9-Cu35-Al12-22/28Cu | 900 х 960 | 140 | 750 x900 | 54,6 | 10000(4,2) | 32 | 20,5 |
| DX-VR-H-4-36-730-2.2-18-Cu35-Al12-22/42Cu | 900 х 960 | 140 | 730 х 900 | 62,5 | 10000(4,3) | 32 | 19 |
| DX-VR-H-6-36-740-2.5-2х13-Cu35-Al12-28/35Cu | 900 х 960 | 180 | 740 х 900 | ||||
| DX-VR-H-3-36-1060-2.0-2х9-Cu35-Al12-22/28Cu | 1210 х 960 | 140 | 1050 х 900 | 83 | 14000 | 30 | 20 |
| DX-VR-H-4-36-1050-2.2-2х18-Cu35-Al12-22/42Cu | 1210 х 960 | 140 | 1050 х 900 | 123 | 14000 | 32 | 18 |
| DX-VR-H-6-36-1050-2,5-2х13-Cu35-Al15-22/42Cu | 1210 х 960 | 160 | 1050 х 900 | 138 | 14000 | 35 | 18,5 |
| DX-VR-H-3-48-1050-2,0-2х12-Cu35-Al12-22/35Cu | 1210 х 1260 | 180 | 1050 х 1200 | 104 | 20000 | 30 | 20,6 |
| DX-VR-H-4-48-1040-2.2-2х22-Cu35-Al12-22/42Cu | 1210 х 1260 | 180 | 1040 х 1200 | 162 | 20000 | 32 | 18,5 |
| DX-VR-H-6-48-1040-2,5-2х23-Cu35-Al15-22/42Cu | 1210 х 1260 | 200 | 1040 х 1200 | 191 | 20000 | 32 | 16,80 |
| DX-VR-H-3-48-1350-2,0-2х18-Cu35-Al12-22/42Cu | 1510 х 1260 | 140 | 1350 х 1200 | 138 | 25000 | 30 | 20,3 |
| DX-VR-M-3-24-1350-2.0-2х6-Cu40-Al12-22/28Cu | 1510 х 1260 | 180 | 1350 х 1200 | 90 | 25000 | 28 | 20,0 |
| DX-VR-H-4-48-1330-2.0-2х22-Cu35-Al12-28/54Cu | 1510 х 1260 | 180 | 1300 х 1200 | 192 | 25000 | 30 | 16,2 |
| DX-VR-H-6-48-1330-2,5-2х24-CU35-Al15-28/54Cu | 1510 х 1260 | 230 | 1300 х 1200 | 213 | 25000 | 30 | 15,5 |
| DX-VR-M-3-24-1650-2.0-2х6-Cu40-Al12-22/28Cu | 1810 х 1260 | 180 | 1600 х 1200 | 95 | 29000 | 28 | 20 |
| DX-VR-H-4-48-1600-2.0-2х22-Cu35-Al12-28/54Cu | 1810 х 1260 | 180 | 1600 х 1200 | 202 | 29000 | 30 | 16 |
| DX-VR-H-6-48-1620-2,5-2х24-CU35-Al15-28/54Cu | 1810 х 1260 | 230 | 1620 х 1200 | 227 | 29000 | 30 | 16 |
| DX-VR-M-3-30-1650-2.0-2х7-Cu40-Al12-22/35Cu | 1810 х 1560 | 180 | 1650 х 1500 | 120 | 36000 | 28 | 20 |
| DX-VR-M-4-30-1600-2.0-2х15-Cu40-Al12-28/54Cu | 1810 х 1560 | 180 | 1600 х 1500 | 211 | 36000 | 30 | 19 |
| DX-VR-M-6-30-1600-2,4-2х22-CU40-Al12-28/54Cu | 1810 х 1560 | 220 | 1600 х 1500 | 250 | 36000 | 30 | 18 |
| DX-VR-M-4-36-1600-2.0-2х18-Cu40-Al12-28/54Cu | 1810 х 1860 | 180 | 1600 х 1800 | 257 | 45000 | 32 | 19,5 |
| DX-VR-M-4-36-1900-2.0-2х18-Cu40-Al12-28/54Cu | 2115 х 1860 | 180 | 1900 х 1800 | 270 | 50000 | 30 | 19 |
Наш каталог включает испарители с широким диапазоном габаритных размеров и тепловой мощности. Это позволяет подобрать оптимальное решение как для компактных внутренних блоков сплит-систем, так и для приточных установок промышленного масштаба. Каждая модель изготавливается строго на основе технического задания заказчика. Стандартный модельный ряд включает одно-, двух- и трёхрядные теплообменники с шагом рёбер от 1,8 до 2,5 мм — чем меньше шаг, тем выше эффективность охлаждения, но и выше аэродинамическое сопротивление. Для систем с повышенными требованиями к чистоте (медицинские учреждения, фармацевтика) доступны испарители с антибактериальным покрытием рёбер.
Каждая позиция подбирается индивидуально с учётом длины фреоновой трассы, перепада высот между наружным и внутренним блоками и климатических условий эксплуатации. Это исключает ошибки, связанные с недостаточной или избыточной пропускной способностью, которые приводят к обмерзанию теплообменника или падению КПД.
Конструкция и характеристики
Основа любого медно-паяного фреонового испарителя — теплообменный пакет, состоящий из медного змеевика и оребрения. Медные трубки диаметром 9,52 / 12 / 15 / 16 мм и толщиной стенки 0,35 / 0,4 / 0,5 мм запрессовываются в алюминиевые (или, реже, медные) ламели. Такая комбинация обеспечивает высокий коэффициент теплопередачи: медь обладает на 20–30% лучшей теплопроводностью по сравнению с алюминием, а оребрение многократно увеличивает площадь контакта с воздушным потоком.
Ламели (теплообменные пластины) изготавливаются из стандартного алюминия или эпоксидированного алюминия (для агрессивных сред и помещений с повышенной влажностью). Доступны следующие параметры:
- толщина пластины: 0,12 / 0,15 / 0,22 / 0,25 мм;
- геометрия: 25×21,6 / 35×35 / 50×25 / 50×50 / 60×30 мм;
- шаг оребрения: от 1,8 до 8,0 мм.
Чем меньше шаг, тем выше эффективность теплообмена, но и выше аэродинамическое сопротивление. По запросу в пакет могут быть интегрированы ТЭНы оттайки — для предотвращения обмерзания в условиях низких температур; под них в ламелях пробиваются дополнительные отверстия.
Вся конструкция фиксируется в раме, которая изготавливается из оцинкованной или нержавеющей стали в зависимости от условий эксплуатации. Рама обеспечивает механическую прочность, защищает края рёбер и служит для крепления испарителя в корпусе вентиляционной установки.
Распределение хладагента по змеевику обеспечивает коллектор, выполненный из меди. Для газовой магистрали применяются Г- или Т-образные коллекторы, для жидкостной — конструкция в виде «паука»: набор тонких медных трубок, сходящихся в один штуцер под терморегулирующий вентиль (ТРВ).
Все соединения трубок с коллекторами выполнены методом высокотемпературной пайки в атмосфере инертного газа. Эта технология гарантирует 100% герметичность, устойчивость к вибрациям и перепадам давления, а также исключает микротрещины, характерные для механических обжимов. Благодаря этому срок службы испарителя составляет не менее 15–20 лет при соблюдении эксплуатационных норм.
Ключевые технические характеристики
- Рабочее давление — до 40 бар, что соответствует требованиям современных хладагентов, включая R32;
- Совместимость с хладагентами — все модели работают с R22 (при модернизации), R410A, R32, R134a, R407C без замены материалов;
- Монтажные присоединения — фланцевые, резьбовые, под пайку или компрессионные фитинги — в зависимости от проекта.
Важно
Все фреоновые магистрали, включая подводку к испарителю, обязательно должны быть теплоизолированы влагостойким материалом (обычно вспененный полиэтилен толщиной 10–15 мм). Это предотвращает конденсацию влаги, потери холода и образование льда на линии всасывания.
В случае механического повреждения локальный ремонт пайкой возможен, если не затронуты коллектор и рёбра. Однако в 90% случаев утечки происходят не в самом испарителе, а на монтажных стыках, что подчёркивает критическую важность квалифицированного монтажа и обязательного вакуумирования трассы перед заправкой хладагентом.
с доставкой по России и СНГ?
Нажимая кнопку, вы принимаете условия Пользовательского соглашения и даете Согласие на обработку персональных данных
Как купить
Чтобы заказать медно-паяные фреоновые испарители с доставкой по России и СНГ, вам не нужно быть инженером-проектировщиком. Достаточно предоставить следующие данные:
- Требуемая тепловая мощность (кВт) и температурный режим (например, «охлаждение до +12°C при +30°C на улице»);
- Объём воздуха, проходящий через установку (м³/ч);
- Тип хладагента и модель компрессорного блока;
- Габариты монтажного окна или корпуса приточной установки;
- Фото или чертёж существующего испарителя (при замене).
Наш инженер-теплотехник выполнит бесплатный подбор по каталогу, предложит 1–2 оптимальные модели и согласует габаритные чертежи с вашим монтажным отделом. Для типовых задач (например, «охлаждение притока 2000 м³/ч для офиса») у нас есть готовые решения с подтверждённой эффективностью.
Все изделия поставляются в заводской упаковке с маркировкой, паспортом и сертификатом соответствия. Мы не работаем с «безымянными» комплектующими — только продукция от проверенных производителей с полной технической документацией.
Доставка
Отгрузка осуществляется со склада в Московской области:
- Москва и область — доставка своим транспортом 1-2 дня;
- Регионы РФ — через СДЭК, Деловые Линии, ПЭК; срок — 2–10 дней;
- Страны СНГ — с полным пакетом документов (сертификаты, паспорта, экспортная декларация); срок — 7-15 дней.
Для крупных проектов (от 10 комплектующих и выше) возможна отсрочка платежа и поставка партиями по графику монтажа. Все грузы застрахованы — в случае повреждения при транспортировке замена осуществляется в течение 24 часов.
Наши преимущества
За 10 лет мы поставили более 4 000 медно-паяных фреоновых испарителей для объектов от Калининграда до Владивостока. Наш подход основан не на продажах, а на решении инженерных задач:
- Точный подбор под параметры системы — не «примерно подходит», а расчёт по вашим данным с учётом длины трассы, перепада высот и типа хладагента;
- Оригинальные материалы — бескислородная медь марки M1, алюминиевые рёбра с антикоррозийным покрытием, пайка в защитной атмосфере;
- Быстрая поставка — 85% моделей в наличии на складе; под заказ — от 5 рабочих дней;
- Техническая поддержка — консультация инженера на всех этапах: от выбора до пусконаладки.
Медно-паяные фреоновые испарители — это не простое оборудование, а компонент, от которого зависит стабильность всей климатической системы. Правильно подобранный испаритель обеспечивает равномерное охлаждение, минимизирует энергозатраты и снижает риски простоев. Если вы ищете надёжное решение для вентиляции, кондиционирования или технологического охлаждения — оставьте заявку и вы получите точное техническое предложение с чертежами и сроками поставки.
