Сравнение теплообменников по конструкции: плюсы и минусы каждого типа

Выбор теплообменного оборудования — задача, где ошибки дорого обходятся. Неправильно подобранный тип теплообменника ведёт к перерасходу энергии, частым остановкам на обслуживание, сокращению срока службы системы и росту эксплуатационных затрат. При этом конструкция — не просто инженерная деталь, а основа эффективности всего теплового контура.

На рынке представлены десятки моделей, но по конструктивному исполнению их можно свести к четырём основным группам: пластинчатые, кожухотрубные, спиральные и воздушные теплообменники. Каждый тип имеет свою нишу применения, обусловленную физикой теплопередачи, требованиями к чистоте среды, габаритами и стоимостью владения. В этой статье мы сравним их объективно — без маркетинговых уловок, только технические особенности, практические ограничения и реальные эксплуатационные сценарии.

Пластинчатые теплообменники: компактность и высокая эффективность

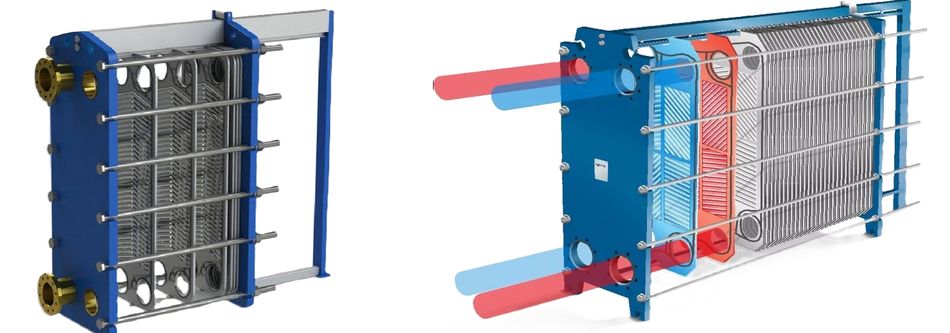

Пластинчатые теплообменники (ПТО) — один из самых распространённых типов в системах отопления, ГВС, промышленного охлаждения и пищевой промышленности. Их конструкция основана на чередовании гофрированных металлических пластин, стянутых в пакет между неподвижной и прижимной плитами. Теплоносители движутся по чередующимся каналам, образованным между пластинами, обеспечивая высокую плотность теплового потока при малых габаритах.

Плюсы:

Ключевое преимущество ПТО — высокий коэффициент теплопередачи. Благодаря турбулизации потока в узких каналах и большой удельной поверхности теплообмена на единицу объёма, такие аппараты достигают КПД до 95–98%. Это делает их идеальными для рекуперации тепла и точного поддержания температуры. Кроме того, модульная конструкция позволяет легко наращивать или уменьшать мощность — достаточно добавить или убрать пластины. Обслуживание также упрощено: разборка без сварки, возможность химической или механической очистки каждой пластины.

Минусы:

Однако у пластинчатых теплообменников есть существенные ограничения. Они чувствительны к загрязнениям: взвешенные частицы, накипь или волокна быстро забивают узкие каналы, вызывая рост гидравлического сопротивления и падение производительности. Поэтому перед ПТО обязательно устанавливают фильтры грубой и тонкой очистки. Кроме того, максимальное рабочее давление редко превышает 25 бар, а температура — 180 °C (для стандартных уплотнений). В агрессивных средах или при высоких параметрах пара приходится использовать сварные или полуразборные модификации, что снижает ремонтопригодность.

Также стоит учитывать стоимость уплотнений: при работе с агрессивными химикатами или при частых термоцикловых нагрузках они изнашиваются быстрее, требуя замены каждые 2–5 лет. В итоге, несмотря на низкую первоначальную стоимость, TCO (total cost of ownership) может оказаться выше, чем у других типов, если не соблюдать условия эксплуатации.

Кожухотрубные теплообменники: надёжность в тяжёлых условиях

Кожухотрубные теплообменники (КТТО) — классика промышленной теплоэнергетики. Их конструкция проста: пучок труб закреплён внутри цилиндрического корпуса («кожуха»). Один теплоноситель движется внутри труб, другой — в межтрубном пространстве. Такая схема проверена десятилетиями и применяется в нефтепереработке, химии, энергетике, системах утилизации тепла от дымовых газов.

Плюсы:

Главное достоинство КТТО — устойчивость к высоким параметрам. Давление до 100 бар, температура до 500 °C, работа с абразивными, вязкими или загрязнёнными средами — всё это в зоне ответственности кожухотрубных аппаратов. Конструкция допускает использование различных материалов труб (нержавеющая сталь, титан, медь, никелевые сплавы), что расширяет спектр применения. Кроме того, такие теплообменники легко интегрируются в системы с паром, конденсатом и высокотемпературными маслами.

Минусы:

Недостатки тоже очевидны. Во-первых, низкая компактность: для достижения той же мощности, что у ПТО, КТТО потребует в 3–5 раз больше места. Во-вторых, меньший коэффициент теплопередачи из-за ламинарного режима течения в межтрубном пространстве. Это компенсируется увеличением длины труб или числа ходов, но ведёт к росту гидравлических потерь. В-третьих, сложность обслуживания: для очистки внутренней поверхности труб требуется специальное оборудование (гидропневмоочистка, механическая чистка ёршами), а доступ к межтрубному пространству возможен только при демонтаже головок.

Тем не менее, в условиях, где надёжность важнее компактности, а среда агрессивна или загрязнена, кожухотрубные теплообменники остаются безальтернативным решением. Особенно в версиях с U-образными трубами или плавающей головкой, позволяющими компенсировать тепловые расширения и упрощающими разборку.

Спиральные теплообменники: баланс между эффективностью и устойчивостью к загрязнениям

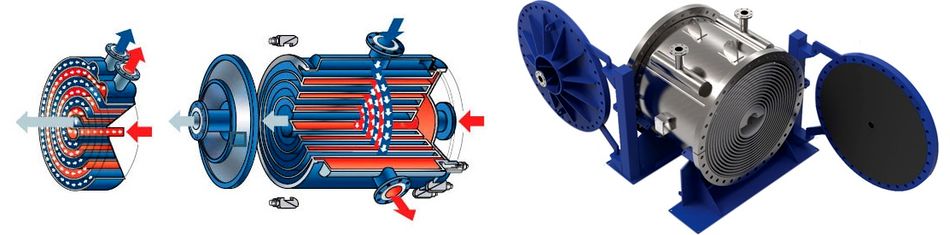

Спиральные теплообменники — компромиссный вариант между пластинчатыми и кожухотрубными. Их конструкция представляет собой два спиральных канала, образованных двумя длинными металлическими листами, свёрнутыми вокруг центрального патрубка. Теплоносители движутся по отдельным спиралям — один по часовой стрелке, другой — против. Такая геометрия обеспечивает непрерывное изменение направления потока, что создаёт эффект самоочистки и снижает риск отложений.

Плюсы:

Основное преимущество спиральных аппаратов — устойчивость к загрязнённым, вязким и даже слабо абразивным средам. Ширина канала обычно составляет от 6 до 20 мм, что значительно больше, чем у ПТО, но при этом сохраняется высокая турбулизация. Это делает их популярными в целлюлозно-бумажной промышленности, очистных сооружениях, производстве биотоплива и переработке отходов. Кроме того, спиральные теплообменники хорошо работают в режиме «грязь-грязь», где обе среды содержат примеси.

Минусы:

Среди минусов — сложность ремонта. Конструкция заварена по периметру, и при повреждении одного из каналов восстановление возможно только в заводских условиях. Также ограничена гибкость: мощность задаётся на этапе производства и не подлежит модификации. Габариты больше, чем у ПТО, но меньше, чем у КТТО. Давление обычно ограничено 16–25 бар, температура — до 200 °C.

Несмотря на это, спиральные теплообменники находят свою нишу там, где другие типы быстро выходят из строя из-за засорения. Их способность работать без частой очистки и поддерживать стабильную теплопередачу в течение длительного времени делает их экономически выгодными в специфических отраслях.

Воздушные теплообменники - калориферы

Воздушные теплообменники (воздухоохладители, dry coolers) используют атмосферный воздух в качестве охлаждающей среды. Конструктивно это набор медных или алюминиевых труб с оребрением, через которые циркулирует жидкость (вода, гликоль, масло), а снаружи — принудительный или естественный поток воздуха от вентиляторов.

Плюсы:

Их главное преимущество — полная независимость от водоснабжения. Это критично в регионах с дефицитом воды, на удалённых объектах или в системах, где запрещён сброс тепла в водоёмы. Также воздушные теплообменники исключают проблемы, связанные с коррозией, биообрастанием и химводоподготовкой, характерные для водяных систем охлаждения.

Минусы:

Однако эффективность таких аппаратов сильно зависит от климатических условий. При высокой температуре окружающего воздуха (свыше +30 °C) разность температур сокращается, и охлаждающая способность падает. В зимний период возможны проблемы с обледенением, если не предусмотрена система антиобледенения. Кроме того, воздушные теплообменники требуют значительных площадей для установки и создают шум от вентиляторов, что может быть ограничением в городской застройке или на промплощадках с жёсткими экологическими нормами.

Тем не менее, в системах чиллеров, компрессорных станций, трансформаторных подстанций и дата-центров воздушные теплообменники — стандартное решение. Особенно в гибридных схемах, где они дополняют испарительные градирни в холодное время года, снижая расход воды и химреагентов.

Как выбрать конструкцию: ключевые критерии подбора

Выбор типа теплообменника начинается не с каталога, а с анализа рабочих параметров:

• Характер сред: чистая вода, пар, масла, сточные воды, химикаты? Наличие взвесей, вязкость, pH, агрессивность — всё это определяет допустимые материалы и конструкцию.
• Температурный и давовой режим: максимальные и минимальные значения, амплитуда колебаний, наличие термоударов.
• Требуемая мощность и компактность: сколько места выделено под оборудование? Нужна ли возможность модернизации?
• Частота обслуживания: готовы ли вы к регулярной разборке и чистке или нужен «установил и забыл»?
• Срок службы и TCO: дешёвый аппарат с частыми остановками может обойтись дороже дорогого, но надёжного.

Например, для системы ГВС в жилом доме с чистой водой и умеренными параметрами оптимален разборный пластинчатый теплообменник. Для охлаждения масла в металлургическом производстве с высокой температурой и наличием окислов — кожухотрубный с U-образными трубами из нержавеющей стали. Для рекуперации тепла из сточных вод на очистных сооружениях — спиральный. А для охлаждения чиллера в пустынном регионе — воздушный.

Заключение: нет универсального решения — есть правильный подбор

Не существует «лучшего» типа теплообменника. Есть только правильный выбор под конкретную задачу. Ошибки на этапе проектирования ведут к переплатам на этапе эксплуатации. Поэтому подбор теплообменного оборудования должен основываться на инженерном расчёте, а не на цене или рекламных обещаниях.
