Водяные нагреватели DC (калориферы)
Доставка через:
Водяные калориферы DC — это высокопроизводительные теплообменники, предназначенные для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и центрального кондиционирования. Их задача — компенсировать теплопотери, возникающие при подаче наружного воздуха зимой, и обеспечить комфортную температуру в помещении даже при –30°C за окном. В отличие от стальных или биметаллических аналогов, медно-алюминиевая конструкция обеспечивает максимальный коэффициент теплопередачи, устойчивость к коррозии и совместимость с различными типами теплоносителей, включая ингибированные антифризы. Мы производим и поставляем водовоздушные нагреватели DC с доставкой по России и СНГ — с точным подбором под параметры вашей системы, гарантией 12 месяцев и сроком изготовления от 25 рабочих дней.
Модельный ряд

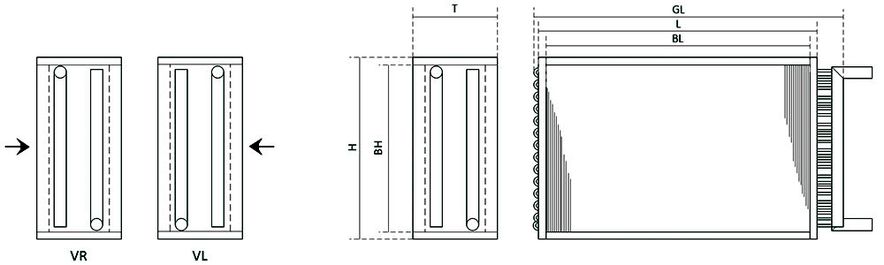

| НАИМЕНОВАНИЕ | GL x H | T | BL x BH | МОЩНОСТЬ кВт | РАСХОД ВОЗД м3/ч (м/с) | ТЕМП. ВОЗДУХА °С | |
|---|---|---|---|---|---|---|---|
| DC-VR-H-2-12-470-3,0-6-Cu35-Al15-3/4"St | 600 х 360 | 140 | 470 х 300 | 14 | 2000(3.8) | -1 | 20,0 |
| DC-VR-H-2-12-470-2,2-6-Cu35-Al12-3/4"St | 600 х 360 | 140 | 470 х 300 | 20 | 2000(3.7) | -9 | 20,0 |
| DC-VR-H-3-12-450-2,2-9-Cu35-Al12-3/4"St | 600 х 360 | 140 | 450 х 300 | 35.5 | 2000(3.7) | -32.2 | 20,00 |
| DC-VR-H-2-24-470-3,0-12-Cu35-Al15-1"St | 600 х 660 | 140 | 470 х 600 | 27.7 | 4000(3.8) | -1 | 20,0 |
| DC-VR-H-2-24-470-2,2-12-Cu35-Al12-1"St | 600 х 660 | 140 | 470 х 600 | 38.3 | 4000 | -9 | 20,0 |
| DC-VR-H-2-24-470-1,8-12-Cu35-Al12-1"St | 600 х 660 | 140 | 470 х 600 | 47 | 4000(3.7) | -15 | 20,0 |
| DC-VR-H-3-24-450-2,2-18-Cu35-Al12-11/4"St | 600 х 660 | 140 | 450 х 600 | 69.9 | 4000(3.8) | -32 | 20,0 |
| DC-VR-H-2-24-770-3,0-12-Cu35-Al15 -1"St | 905 х 660 | 140 | 770 х 600 | 49,4 | 7000(4,1 | -1 | 20,0 |
| DC-VR-H-2-24-770-2,2-12-Cu35-Al12 -1"St | 905 х 660 | 140 | 770 х 600 | 68,2 | 7000(4) | -9 | 20,0 |
| DC-VR-H-3-24-745-2,2-18-Cu35-Al12 -11/4"St | 905 х 660 | 140 | 745 x 600 | 124,8 | 7000(4) | -33 | 20 |
| DC-VR-H-2-24-1070-3,0-12-Cu35-Al15 -1"St | 1200 х 660 | 140 | 1070 х 600 | 68 | 9000(3,7) | -2,5 | 20 |
| DC-VR-H-2-24-1070-2,2-12-Cu35-Al12 -1"St | 1200 х 660 | 140 | 1070 х 600 | 95,2 | 9000(3,7) | -11,5 | 20 |
| DC-VR-H-2-24-1070-1,8-12-Cu35-Al12-1"St | 1200 х 660 | 140 | 1070 х 600 | 112,1 | 9000(3,7) | -17 | 20,0 |
| DC-VR-H-3-24-1050-2,2-18-Cu35-Al12 -11/4"St | 1200 х 660 | 140 | 1050 х 600 | 166,2 | 9000(3,6) | -35 | 20 |
| DC-VR-M-2-18-745-2.7-9-Cu40-Al15-11/2"St | 900 х 960 | 180 | 745 х 900 | 74,1 | 10000(4) | -2 | 20,0 |
| DC-VR-M-2-18-745-2.1-9-Cu40-Al12-11/2"St | 900 х 960 | 180 | 745 х 900 | 94,3 | 10000(3,9) | -8 | 20,00 |
| DC-VR-M-2-18-745-1.8-9-Cu40-Al12-11/2"St | 900 х 960 | 180 | 755 х 900 | 117,8 | 10000(3,9) | -15 | 20,00 |
| DC-VR-M-3-18-745-2.7-14-Cu40-Al15-11/2"St | 900 х 960 | 180 | 745 х 900 | 134,7 | 1000(3,9) | -20 | 20,00 |
| DC-VR-M-2-18-1050-2.7-9-Cu40-Al15-11/2"St | 1210 х 960 | 180 | 1050 х 900 | 110,8 | 14000(4) | -3,5 | 20 |
| DC-VR-M-2-18-1050-2.1-9-Cu40-Al12-11/2"St | 1210 х 960 | 180 | 1050 х 900 | 139,7 | 14000(3,9) | -9,64 | 20 |
| DC-VR-M-2-18-1050-1,8-9-Cu40-Al12-11/2"St | 1210 х 960 | 180 | 1050 х 900 | 171,4 | 14000(3,9) | -16,37 | 20,0 |
| DC-VR-M-3-18-1050-2.7-14-Cu40-Al15-11/2"St | 1210 х 960 | 180 | 1050 х 900 | 203,8 | 14000(3,8) | -23,22 | 20,0 |
| DC-VR-M-2-24-1050-2.7-12-Cu40-Al15-11/2"St | 1210 х 1260 | 180 | 1050 х 1200 | 183 | 20000(4,3) | -10 | 17 |
| DC-VR-M-2-24-1050-2.1-12-Cu40-Al12-11/2"St | 1210 х 1260 | 180 | 1050 х 1200 | 226 | 20000 | -15 | 18,5 |
| DC-VR-M-2-24-1050-1,8-12-Cu40-Al12-11/2"St | 1210 х 1260 | 180 | 1050 х 1200 | 260 | 20000 | -25 | 20,0 |
| DC-VR-M-3-24-1050-2.7-18-Cu40-Al15-2"St | 1210 х 1260 | 180 | 1050 х 1200 | 332 | 20000 | -30 | 20 |
| DC-VR-M-2-24-1350-2.1-12-Cu40-Al12-11/2"St | 1510 х 1260 | 180 | 1350 х 1200 | 278 | 25000(4,0) | -15 | 19 |
| DC-VR-M-2-24-1350-1,8-24-Cu40-Al12-2"St | 1510 х 1260 | 180 | 1350 х 1200 | 348 | 25000 | -26 | 16 |
| DC-VR-M-3-24-1300-2.7-18-Cu40-Al15-2"St | 1510 х 1260 | 180 | 1300 х 1200 | 416 | 25000 | -30 | 19,5 |
| DC-VR-M-2-24-1650-2.1-12-Cu40-Al12-11/2"St | 1810 х 1260 | 180 | 1650 х 1200 | 330 | 29000(4,0) | -15 | 19 |
| DC-VR-M-2-24-1630-1,8-24-Cu40-Al12-2"St | 1810 х 1260 | 180 | 1630 х 1200 | 430 | 29000 | -28 | 16 |
| DC-VR-M-3-24-1600-2.7-18-Cu40-Al15-2"St | 1810 х 1260 | 180 | 1600 х 1200 | 487 | 29000 | -30 | 20 |
| DC-VR-M-2-30-1630-2.1-15-Cu40-Al12-2"St | 1810 х 1560 | 180 | 1630 х 1500 | 410 | 36000(3,9) | -15 | 19,5 |
| DC-VR-M-3-30-1600-2.7-22-Cu40-Al15-2"St | 1810 х 1560 | 180 | 1600 х 1500 | 602 | 36000 | -30 | 20 |
| DC-VR-M-2-36-1630-2.0-36-Cu40-Al12-2"St | 1810 х 1860 | 180 | 1630 х 1800 | 517 | 45000(4,1) | -15 | 20 |
| DC-VR-M-3-36-1600-2.7-27-Cu40-Al15-2"St | 1810 х 1860 | 180 | 1600 х 1800 | 743 | 45000 | -30 | 19,0 |
| DC-VR-M-2-36-1900-2.0-36-Cu40-Al12-2"St | 2115 х 1860 | 180 | 1900 х 1800 | 645 | 50000(3,9) | -20 | 18,1 |
| DC-VR-M-3-36-1900-2.7-27-Cu40-Al15-2"St | 2115 х 1860 | 180 | 1900 х 1800 | 840 | 50000 | -30 | 20,0 |
Линейка калориферов DC охватывает широкий диапазон габаритов и тепловой мощности. Все модели разработаны под стандартные сечения прямоугольных воздуховодов. Это позволяет легко интегрировать калорифер в существующие или проектируемые вентиляционные агрегаты от Systemair, VTS, Remak, а также в самодельные корпуса.
Каждый калорифер изготавливается по техническому заданию с учётом: требуемой температуры притока, параметров наружного воздуха (вплоть до –40°C), температуры и расхода теплоносителя, типа рабочей среды (вода или антифриз), доступного места в корпусе установки.
Для типовых задач у нас есть готовые решения «под ключ» с подтверждённой эффективностью. Для нестандартных проектов — индивидualный расчёт за 1 час.
Конструкция и материалы
Основа калорифера DC — теплообменный пакет, состоящий из медных трубок и алюминиевого оребрения:
- Медные трубки диаметром 9,52 / 12 / 15 / 16 мм и толщиной стенки 0,35 / 0,4 / 0,5 мм запрессованы в алюминиевые ламели. Все соединения между трубками и коллекторами выполнены методом высокотемпературной пайки в инертной атмосфере — это исключает микротрещины и обеспечивает 100% герметичность. Паяные швы выдерживают рабочее давление до 16 атм и температуру теплоносителя до +150°C.
- Алюминиевые ламели толщиной 0,12 / 0,15 / 0,22 / 0,25 мм имеют шахматную геометрию (25×21,6 / 35×35 / 50×50 и др.) и шаг оребрения от 1,8 до 8,0 мм. Более плотное оребрение (1,8–2,5 мм) применяется в компактных моделях, разрежённое (5–8 мм) — для условий с высокой запылённостью или влажностью, где критична чистка.
- Рама изготавливается из оцинкованной стали толщиной 1,2 мм или нержавеющей стали — по запросу. Обеспечивает жёсткость конструкции и защиту от коррозии в агрессивных средах.
- Коллекторы — медные, Г- или Т-образной конфигурации, с ниппельными присоединениями под резьбу (1/2", 3/4", 1", 1¼" и др.). По согласованию возможны фланцевые или сварные соединения.
с доставкой по России и СНГ?
Нажимая кнопку, вы принимаете условия Пользовательского соглашения и даете Согласие на обработку персональных данных
Технические характеристики
Медно-алюминиевые калориферы DC рассчитаны на работу в следующих режимах:
- Температура теплоносителя: от +5°C до +150°C;
- Рабочее давление: до 16 атм (1,6 МПа);
- Совместимость с теплоносителями: вода, пропиленгликоль и этиленгликоль с ингибиторами коррозии (концентрация до 50%);
- Расход воздуха: от 500 до 30 000 м³/ч;
- Тепловая мощность: от 5 до 300 кВт;
- Гидравлическое сопротивление по воде: от 10 до 120 кПа (зависит от рядности и расхода).
Все изделия проходят гидравлические испытания на 1,5-кратное рабочее давление и вакуумирование перед отгрузкой. Это исключает риск утечек даже при резких перепадах давления в системе.
Преимущества нагревателей DC
Медно-паяная технология обеспечивает три ключевых преимущества:
- Высокий коэффициент теплопередачи. Медь имеет теплопроводность в 2 раза выше стали, а плотное оребрение многократно увеличивает площадь контакта с воздухом. Это позволяет достигать требуемой температуры притока при меньших габаритах и более низких температурах теплоносителя.
- Устойчивость к коррозии. В отличие от стальных калориферов, медь не подвержена электрохимической коррозии при использовании ингибированных антифризов. Это критично для объектов с сезонной эксплуатацией (дачи, склады) или нестабильным теплоснабжением.
- Ремонтопригодность и долговечность. Паяные соединения не разрушаются под действием вибрации и термоциклов. При механическом повреждении возможен локальный ремонт методом запайки — без замены всего теплообменника.
Монтаж и обвязка: что важно учесть при установке
Правильная обвязка — залог долгой службы калорифера. Основные требования:
- Обязательный байпас с регулирующим клапаном — для защиты от разморозки при остановке циркуляции. При температуре наружного воздуха ниже –15°C рекомендуется установка электропривода с датчиком температуры притока.
- Установка калорифера в горизонтальном положении — с уклоном не менее 3 мм/м в сторону дренажа (даже если конденсат не образуется, это исключает застой воды).
- Минимальное расстояние 400 мм до вентилятора — для равномерного обтекания теплообменника и предотвращения локального перегрева или обмерзания.
- Использование чистого, обезжиренного антифриза — загрязнённый теплоноситель быстро забивает узкие каналы.
Запрещается монтировать калорифер без термостатического регулирования на прямой подающей магистрали — это приведёт к перегреву или замерзанию при изменении нагрузки.
Как купить
Чтобы заказать водяной медно-паяный калорифер DC с доставкой по России и СНГ, достаточно:
- Скачать и заполнить опросный лист (указаны все необходимые параметры);
- Или прислать данные в свободной форме: расход воздуха, температура наружного и приточного воздуха, параметры теплоносителя, габариты установки;
- Наш инженер-теплотехник выполнит бесплатный расчёт, подберёт модель и пришлёт КП с чертежом, габаритами и сроком поставки.
80% стандартных моделей — в наличии на складе в Москве. Под заказ — от 25 рабочих дней. Доставка по РФ и СНГ — транспортными компаниями с оформлением страхового полиса.
Часто задаваемые вопросы
Можно ли использовать калорифер DC с антифризом?
Чем медно-паяный калорифер лучше стального?
Нужен ли байпас?
Подойдёт ли калорифер DC к моему вентиляционному агрегату?
Наши преимущества: почему выбирают нас для поставки калориферов
- Российское производство с гарантией 12 месяцев — срок поставки в 2–3 раза короче импорта (25 дней вместо 10 недель);
- Экономия до 40% по сравнению с оригинальными калориферами VTS, Systemair, Remak;
- Точный инженерный подбор — не «примерно подходит», а расчёт по вашим параметрам с учётом климата и режима работы;
- Техническая поддержка на всех этапах — от проектирования обвязки до пусконаладки.
Водяные медно-паяные калориферы DC — это не просто «теплообменник в раме», а компонент, от которого зависит стабильность микроклимата в здании. Правильно подобранный и смонтированный калорифер обеспечивает надёжный нагрев приточного воздуха даже в самые лютые морозы — без конденсата, обмерзания и риска аварии. Оставьте заявку — и уже через 2 часа вы получите точное техническое решение для вашего объекта.
