Пластины для теплобменников Ридан НН
в Архангельске

Страна-производитель: Турция, Великобритания;

Гарантия 12 месяцев;

Бесплатная доставка!

Цена от 300 руб.

Пластины в теплообменниках Ридан являются главными компонентами, с помощью которых обеспечивается весь процесс передачи тепловой энергии между поступающими веществами. Пластины обозначаются буквой S с номер модели теплообменника. Для того чтобы такое оборудование нормально функционировало рабочие поверхности пластин должны быть гладкими, без вмятин, пробоин, сколов и трещин, а при соблюдении всех заводских требований эксплуатации разборных теплообменников РИДАН, срок их службы может достигать до 8 - 10 лет.

Компания ТеплоГарант предлагает купить пластины для теплообменников РИДАН НН оригинального заводского качества по низким ценам, с бесплатной доставкой в любой город России и гарантией 12 месяцев с момента установки. В наличии теплообменные пластины из сталей Aisi, титановых и никелевых сплавов. В наличии есть оригинал и есть аналог. Опытные специалисты проконсультируют вас по всем интересующим вопросам, возникающим при подборе пластинчатых деталей для вашего теплообменника Ridan и предоставят необходимые рекомендации по их техническому обслуживанию.

Разновидности и характеристики

Использование различных материалов при производстве пластин для теплообменников Ридан позволяет изготавливать модели оборудования, способные стабильно работать в контакте с агрессивными веществами и высоким давление внутренних потоков. Сегодня штамповка рифлёных пластин осуществляется из нескольких высокопрочных видов металлов:

• AISI304 - сорт нержавеющий стали, способный долговременно выдерживать воздействие слабоагрессивных сред, таких как простая вода и гликолевые растворы. Пластины из стали марки Aisi304 менее устойчивы к коррозии, стоят дешевле и реже используются в теплообменниках Ridan.
• AISI316 - сорт нержавеющей стали с добавлением молибдена. Пластины «РИДАН» из такого сплава имеют солидный запас надёжности и устойчивости к коррозии, а так же являются стандартным решением для сборки разборных теплообменных аппаратов Ридан НН. Такие детали долгие годы не разрушаются под воздействием рабочих процессов и даже способны выдерживать контакт со слабыми кислотосодержащими растворами.
• 254 SMO - супер аустенитная нержавеющая сталь с высоким содержанием хрома, молибдена и азота. Пластины из SMO254 применяются в теплообменном оборудовании для эксплуатации с хлоридами, морской водой и концентрированными солевыми растворами.
• Hastelloy C-276 – это высокопрочный сплав стали и вольфрама с молибденовыми добавками. Варианты теплообменников из данного сплава чаще устанавливаются на объектах нефтяной и химической промышленности.
• Титан — часто используемый металл для производства теплообменных пластин РИДАН. Его свойства долговечности и надежности позволяют собирать разборные агрегаты для контакта с сильноагрессивными веществами, такими как морская вода, концентрированные кислоты, щёлочи, высокотемпературный пар и другие подобные.

В чём отличия пластин Ридан TK, TL и TM?

Для достижения определённых характеристик и эффективной передачи тепловой энергии, пластины в теплообменниках РИДАН НН имеют отличимые профили контактирующих поверхностей со средой. Множество канавок в виде ёлочного рисунка образованы под определёнными углами и имеют необходимую глубину, образуя распределённые каналы для потоков проходящих потоков. Такой подход позволяет изготовить разборный теплообменник РИДАН по заданным рабочим характеристикам с минимальным набором пластин без потери производительности. Сегодня в ассортименте существую пластины нескольких типов рифления:

• TL - является жёсткой пластиной, имеющей угол изгиба рисунка в 30. Данный профиль обеспечивает повышение коэффициента передачи тепла, но снижает скорость канальных потоков.
• TK - является мягкой, имеющей угол изгиба рисунка в 60. Данный тип рифления позволяет максимально снижать внутреннее сопротивление увеличивая скорость среды, но понижая уровень эффективности передачи тепла.
• TM - это комбинация вышеперечисленных видов профилей, которая позволяет получить оптимальный теплообменный аппарат РИДАН НН отвечающий всем требованиям поставленного технического задания.

В зависимости от будущих условий эксплуатации теплообменного оборудования может потребоваться внедрение более усиленных или упрощённых пластин, которые дополнительно отличаются между собой по толщине:

• 0,4 мм. - это самый тонкий тип детали, применяющийся в теплообменниках работающих при давлении до 16 бар, температурами до 100 градусов Цельсия и неагрессивными веществами (вода, гликоли).
• 0,5 мм. - самый распространённый вариант пластин РИДАН, являющийся стандартом и установленный на 80% всех разборных теплообменных устройствах поставленных за всю историю бренда.
• 0,6 мм. - более утолщённый тип применяемый при давлении потоков до 25 бар. Обладает отличимым запасом прочности за счёт увеличенной толщины.
• 0,8 мм. - промышленный размер детали для использования в нестандартных теплообменниках, где в рабочих жидкостях будут присутствовать мелкие незначительные частицы.
• 1 мм. - самая толстая пластина, редко используемая при особых требованиях заказчика. Такой компонент, как правило, в России в наличии бывает редко и поставляется под заказ.

Классификация признаков в компоновках теплообменных металлических пластин заключаются в количестве отверстий для проходящих потоков внутри общего собранного набора:

• 1234 - пластина РИДАН с четырьмя угловыми отверстиями. Называется проходной или центральной.
• 1200 - запчасть с двумя отверстиями, где заглушены порты 3 и 4. Являются поворотными и перенаправляют поток к нужному порту.
• 0000 - глухая пластина Ридан НН, не имеющая отверстий и устанавливается в конце всей группы для отражения сред в обратную сторону.

Размеры пластин для теплообменников Ридан отличаются в зависимости от модели, например: НН04 - это самый маленький аппарат в своей серии, а модель НН130 - это большой промышленный экземпляр. Более точные размеры указаны в паспорте агрегата.

Как купить пластины для теплообменника Ридан?

Выгодные условия покупки в компании ТеплоГарант позволяют экономить ваш бюджет и быстро получать пластины в вашем городе. Приём платежей осуществляется как от юридических лиц, так и от физических. Закупка выглядит следующим образом:

• Принимается заявка от заказчика по единому телефону или на электронную почту в разделе контаков;
• Специалист обрабатывает заявку, подбирает требуемые компоненты и высылает заказчику счет с условиями поставки товара;
• После поступления денег продукция отгружается на следующий день при условии, если всё в наличии на складе;
• Доставка пластин Ридан до нужного места организовывается через известные транспортные компании и курьерские службы с обязательным страхованием груза заказчика.

Вас так же может заинтересовать

Теплообменники НН

Уплотнения Ридан НН

Втулки

Кейсы внедрения нашего оборудования

В этом разделе — не сухие технические отчёты, а живые кейсы реальных проектов: от небольших ЖЭКов до крупных теплосетей и промышленных комплексов. Здесь вы увидите, как наше оборудование работает в суровых климатических условиях, в старых системах и в новых зданиях, в городах и за их пределами. Вы узнаете, как мы помогли клиентам избежать аварий, почему они вернулись к нам спустя годы и что изменилось после внедрения

Рекомендации для вас

Прокладки для теплообменного аппарата Ридан НН №06М

Прокладки для теплообменников TS6M Alfa Laval (AQ2-S)

Бытовые пиролизные котлы Буржуй-К Модерн-32 (Т-32АН) с доставкой

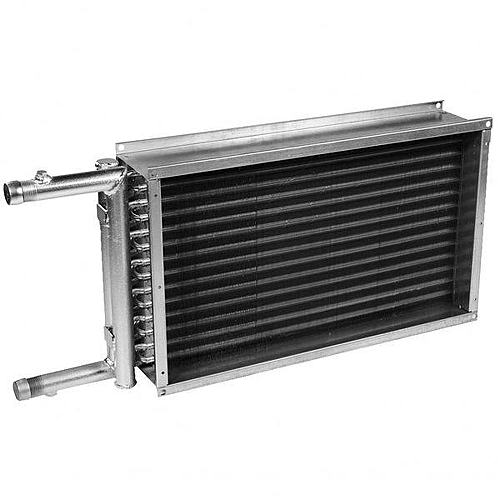

Стальные калориферы от производителя

Разборные теплообменники: описание и разновидности

Воздухогрейные котлы Буржуй-К Тв-12 с доставкой

Уплотнения для теплообменника Warm A1L

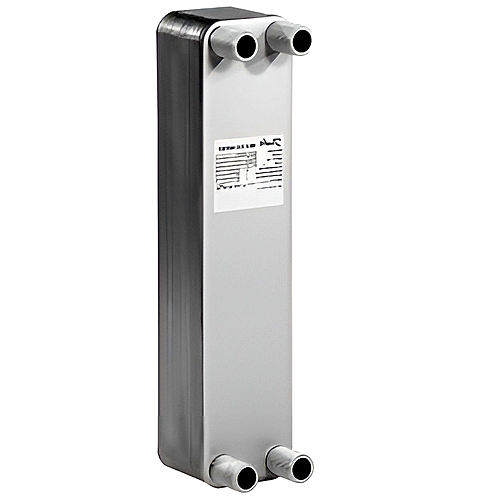

Паяные теплообменники Danfoss XB 37
