Пластины для теплообменников с доставкой
в Архангельске

Пластины являются важнейшими элементами и основными деталями, используемыми для обеспечения равномерной и стабильной передачи тепловой энергии в теплообменном оборудовании пластинчатого типа. Компания «ТеплоГарант» рада предложить оригинальные запасные части агрегатов передачи тепла известных брендов, с отгрузкой от производителя.

В каталоге на нашем сайте представлены пластины для теплообменников всех известных мировых брендов и любых известных размеров. Из каталога вы сможете выбрать и купить подходящие пластины для вашего теплообменника. Оригинальные пластинчатые элементы выполнены из материалов высокого качества и отвечают всем международным требованиям.

Как купить пластины для теплообменника?

Для того чтобы купить нужные пластины, обратитесь в компанию ТеплоГарант через сайт с помощью кнопок обратной связи, позвоните нам по номеру телефона в разделе Контактов или отправьте заявку на электронную почту.
Необходимо сообщить некоторую информацию о вашем теплообменнике перед закупкой:

• Серийный номер теплообменного аппарата (найти можно на самом аппарате или в паспорте);
• Номер технического расчёта, который был присвоен при подборе теплообменника (например, расчет No w777571. У каждого производителя он разный.);
• Полное наименование комплектующих (например, Пластины S14 AISI 316 0.5 TL 0000).

Технические характеристики теплообменных пластин

• AISI 304 - это аустенитная сталь с заниженным содержанием углерода. В России согласно стандартам её полным аналогом является сталь марки 08Х18Н10. Нержавеющие пластины AISI 304 достаточно кислотостойкие и способны выдерживать краткосрочное повышенные температуры до 900 градусов по Цельсию.
• AISI 316 — сталь, представляющая собой марку AISI 304, модифицированную за счёт добавления 2.5% молибдена. Благодаря молибденовой добавке приобрела особенную устойчивость к коррозии, высоким температурам и агрессивным воздействиям различных веществ. Пластины AISI 316 используются в большинстве производимых теплообменниках.
• SMO 254- легированная нержавеющая сталь (супер аустенитная). Легирующие добавки пластинчатых элементов SMO 254 (хром, никель, медь, ванадий) увеличивают запас прочности, повышают стойкость к коррозии и к химически агрессивным жидкостям.
• Hastelloy C 276 - сплав металла на основе никеля, хрома и молибдена с добавлением вольфрама. Относится к современным суперсплавам. Пластины из материала Hastelloy C-276 используются в промышленных теплообменниках для работы с агрессивными веществами.
• Titan Grate 1(G1) - материал используемый для производства пластин теплообменников, работающих в нестандартных трубопроводных системах и передающие тепло между агрессивными веществами: морская вода, солевые растворы, кислотные составы и другие.

В зависимости от условий эксплуатации и режимов работы теплообменника, пластины изготавливаются разной толщины - 0.4, 0.5, 0.6, 0.8 и 1мм. Самая распространённая толщина - это 0,5 мм.

Типы профилей пластин

В теплообменных пластинчатых аппаратах используются пластины разного типа рифления.

Варианты компоновок теплообменных пластин

Так же в каждом теплообменном аппарате присутствуют глухие, проходные (проточные) и поворотные пластины:

• 0000 - код пластины без отверстий для прохода теплоносителя. Как правило, в теплообменнике она устанавливается самой первой или в центре всего комплекта (в моноблочной модели) для отражения движения потока теплоносителей.
• 1234 - код пластины с четырьмя отверстиями (портами) для прохода теплоносителя. Количество таких пластинчатых элементов определяется предварительным техническим расчётом аппарата перед его производством.
• 1200 - код пластины, в которой заглушены порты 3 и 4. При размещении пластин в теплообменном агрегате некоторых производителей, необходимо соблюдать их правильное расположение. Чтобы не ошибиться, такие пластины промаркированные символами:
• L (левая), с открытыми для прохода среды левыми портами.
• R (правая) с открытыми для прохода среды правыми портами. То же, что и левая, но развернутая на 180.

Рекомендуем посмотреть

Разборные ПТО

Уплотнения для ПТО

Втулки/вставки

Кейсы внедрения нашего оборудования

В этом разделе — не сухие технические отчёты, а живые кейсы реальных проектов: от небольших ЖЭКов до крупных теплосетей и промышленных комплексов. Здесь вы увидите, как наше оборудование работает в суровых климатических условиях, в старых системах и в новых зданиях, в городах и за их пределами. Вы узнаете, как мы помогли клиентам избежать аварий, почему они вернулись к нам спустя годы и что изменилось после внедрения

Рекомендации для вас

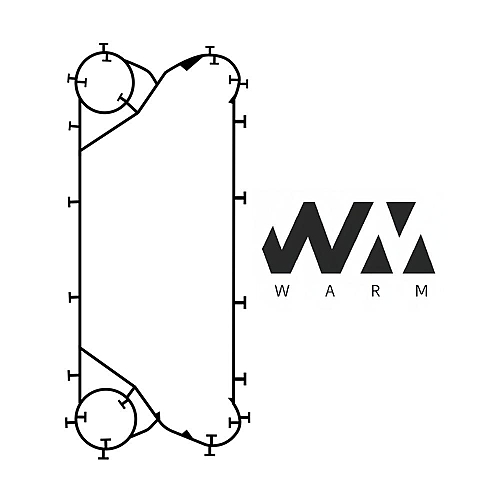

Уплотнения для теплообменника A8M Warm

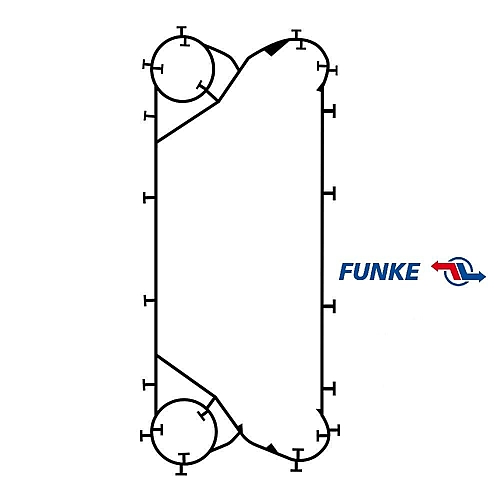

Прокладка FP 22

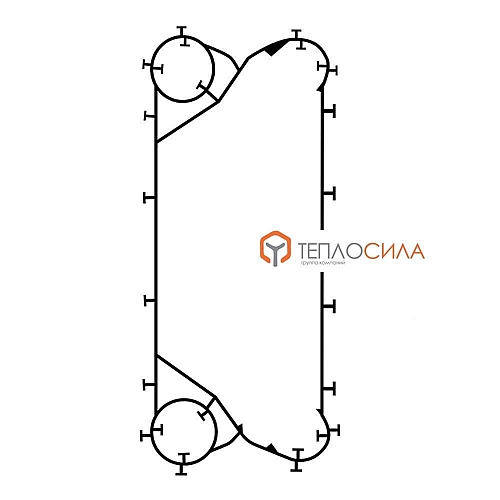

Уплотнение для теплообменника ЕТ-006

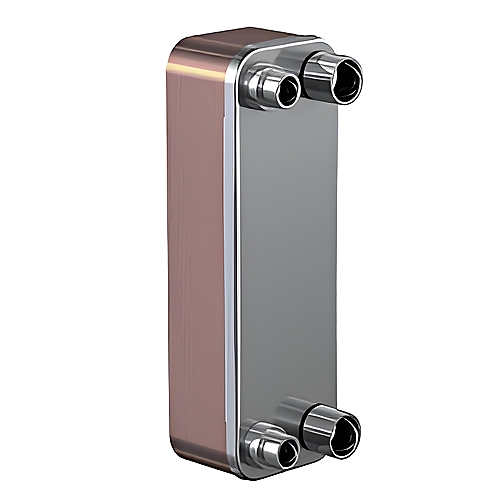

Паяные теплообменники BL-27

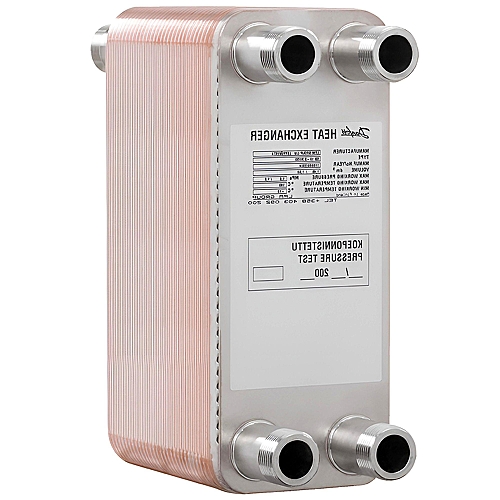

Паяные теплообменники Danfoss XB 50
