Название | Материал | Раб. темпер. | Раб. среда | Тип замка | ЦЕНА* |
S31 уплотнение EPDM | EPDM | -30 до +160 | Нормальная | Sonder Look | по запросу |
S31 уплотнение NItril | Nitril | -35 до +150 | Масляная | Sonder Look | по запросу |
S31 уплотнение Viton | Viton | -40 до +220 | Агресивная | Sonder Look | По запросу |
S31A уплотнение EPDM | EPDM | -30 до +160 | Нормальная | Hang-On | от 300 руб. |
S31A уплотнение Nitril | Nitril | -35 до +150 | Масляная | Hang-On | от 320 руб. |
S31A уплотнение Viton | Viton | -40 до +220 | Агресивная | Hang-On | от 950 руб. |
Залогом высокой надёжности и безотказной долгосрочной работы теплообменника Ридан НН31 являются такие показатели, как качество внутренних рабочих компонентов, одними из которых являются резиновые уплотнения (прокладки). Компания ТеплоГарант является основным поставщиком запасных частей для Российского теплообменного оборудования Ridan и предлагает купить прокладки НН 31 по выгодным ценам с бесплатной доставкой до вашего места.
Синтетическое каучуковое исполнение уплотнения HH31 с добавлением необходимых дополнительных компонентов при его изготовлении позволяет выдерживать долгосрочное температурное воздействие от различных веществ внутри каналов теплообменника и стабильно функционирует при давлении до 25 бар. Различные материалы из которых выполнена прокладка НН31 (S31) позволяют подобрать данную запчасть под рабочие жидкости различного уровня агрессивности.

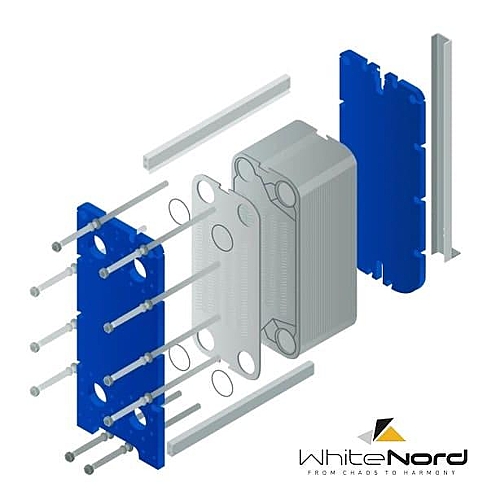

Каждое уплотнение размещается отдельно на каждой пластине теплообменного аппарата Ридан ННNo31 и в количестве на одну больше от количества пластин, последняя прокладка герметизирует распределяющие каналы между крайней пластинчатой деталью и плитой корпуса. Фиксация детали осуществляется либо специальными замками по краям, либо шиповыми выступами в пазы (зависит от года сборки ПТО).
В теплообменнике Ridan HH31 используются два вида моделей уплотнений:
- S31 имеющие шиповые крепления Sonder Look на металлической пластине;
- S31A имеющие специальные клипсовые фиксаторы Hang-On, цепляющиеся за край пластины.
Крепления Sonder Look для данной модели являются устаревшими и на сегодняшний день уже не используются для сборки теплообменного агрегата. Актуальным вариантом является S31A, который всегда есть в наличии в достаточно в большом количестве.
Материал | Российский аналог | Вещества |
EPDM | ИРП-1376 | Нормальная |
NITRIL (NBR) | ИРП-1078 | Маслянистая |
VITON (FKM) | ИРП-1287НТА | Агрессивная |
- EPDM (этилен-пропиленовый каучук) - это стандартные и самые востребованные уплотнения, используемые в аппаратах работающих в широком диапазоне температур: от -15 до 160 градусов. Применяются для работы с неагрессивными веществами: Вода, Пар, Гликолевые растворы.
- NITRIL (NBR - бутадиен-нитрильный каучук) - особые высоко стойкие прокладки, устойчивые к набуханию в отношении к бензолам и маслянистым веществам. Обеспечивают стабильные герметизирующие свойства в широком температурном диапазоне при высоком давлении. Используются в теплообменниках для работы с нестандартными веществами: Нефть, Масла, Бензины, Керосин, Дизельное топливо, Спирты, Пищевые продукты.
- VITON (FPM, FKM - фтористая резина, фторкаучук) - высококачественные теплостойкие уплотнения, позволяющие достичь высокой надёжности и полностью исключить утечки рабочих жидкостей из теплообменника при его работе с температурой до 220 градусов. Особый состав прокладок позволяет использовать их с агрессивными веществами: Кислоты, Щелочи, Высокотемпературный пар и другие.
Viton сохраняет высокие уплотняющие свойства более 10000 часов при воздействии агрессивной среды температурой 210С.
Для особых условий эксплуатации теплообменников с агрессивными средами созданы специализированные материалы:
- HNBR – разработан для максимальной температуры потока +145С;
- VITON – STEAM – для пара с температурой до +200С;
- FPM – высокотемпературный материал, для рабочей среды пар-масло;
- BUTYL – HT – для составов, содержащих спиртовые примеси;
- HYPALON, SYLICON, NEOPREN – имеют повышенную стойкость к химическим соединениям.
С новыми модификациями материалов можно подобрать прокладку для работы в любых условиях.
Способы крепления уплотнений
к теплообменным пластинам
Прокладки для теплообменных аппаратов крепятся на пластинах в основном тремя способами:
- Клеевым (приклеиваются к пластине с помощью специального клеевого состава);
- Клипсовым (крепятся специальными клипсами за края пластины);
- Шиповым (фиксация в пазе методом вдавливания в него).
В современных теплообменниках не применяется клеевое соединение. Самый распространённый способ фиксации клипсами обеспечивает легкую сборку разборного теплообменника и удобство при осуществлении сервисного обслуживания.
