Уплотнение для теплообменников T5M и AQ2A-M Alfa Laval в Архангельске
Доставка через:
Уплотнения разделяют потоки теплоносителя в пакете пластинчатого теплообменника. При повреждении прокладки происходит смешение сред, снижение теплопередачи и протечка корпуса. Для серий T5M и AQ2A-M применяются замкнутые кольца с профилем «Clip-On», устанавливаемые в канавку глубиной 3,5 мм на периметре пластины. Совместимость материала уплотнения с рабочей средой определяет межремонтный интервал. Компания ТеплоГарант поставляет уплотнения для теплообменников Alfa Laval T5M и AQ2A-M с вулканизацией без стыка и контролем сечения по ГОСТ 33481.
От чего зависит цена
Цена уплотнений определяется типом эластомера (EPDM, NBR или Viton/FKM), количеством комплектов в заказе и стоимостью импортного сырья для вулканизации. Геометрия профиля и длина контура для серий T5M и AQ2A-M различаются, поэтому уплотнения не взаимозаменяемы и учитываются отдельно при расчёте партии.
в Архангельске?
Нажимая кнопку, вы принимаете условия Пользовательского соглашения и даете Согласие на обработку персональных данных
Типы материалов и границы применимости
- EPDM применяется в водяных и паровых контурах. Температурный диапазон от –40 до +150 °С. Материал стабилен в сетевой воде, гликолевых растворах, конденсате. Контакт с минеральными маслами и углеводородами приводит к ускоренному набуханию и потере формы, поэтому EPDM не используют в масляных системах.
- NBR работает при температурах от –30 до +110 °С и применяется при наличии масел и топлив. В водных средах при температуре выше +60 °С объёмное разбухание превышает 8 %, что увеличивает остаточную деформацию сжатия и риск выдавливания из канавки.
- Viton (FKM) рассчитан на диапазон от –20 до +200 °С. Материал устойчив к аминам, химическим присадкам, ингибиторам коррозии и агрессивным теплоносителям. Стоимость FKM примерно в 3,8 раза выше EPDM, что учитывается при планировании ремонтов.
Геометрические параметры

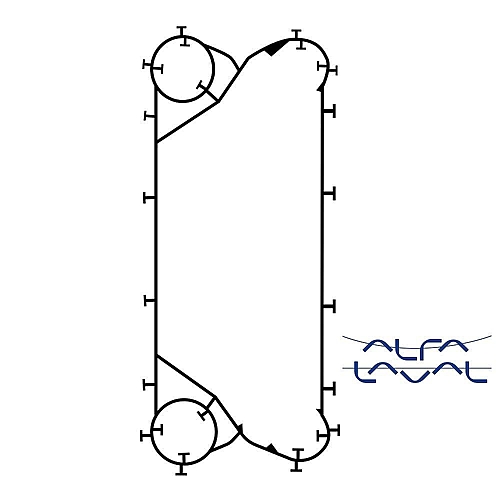

- Тип профиля: замкнутое кольцо с фиксаторами «Clip-On» для установки в периметральную канавку пластины
- Глубина уплотнительной канавки на пластине: 3,5 мм
- Сечение уплотнения: круглое, диаметр 3,2 мм с допуском ±0,15 мм по ГОСТ 33481
- Длина контура для пластины T5M: 1420 мм ±5 мм
- Длина контура для пластины AQ2A-M: 1385 мм ±5 мм
- Шаг расположения фиксаторов «Clip-On»: 85 мм по периметру кольца
- Твёрдость материала по Шору А: 68±3 единицы для всех типов эластомеров
- Остаточная деформация сжатия после 24 часов восстановления: не более 22% для EPDM, не более 18% для Viton (FKM)
- Допустимое отклонение по длине после вулканизации: ±0,3% от номинального контура
Срок службы и критерии замены
В системах отопления EPDM-уплотнения работают 3–5 лет при температуре до +135 °С. При давлении 1,2 МПа и температуре +135 °С расчётный ресурс EPDM в сетевой воде составляет 3800 часов. Повышение температуры на 10 °С сокращает ресурс на 38 %.
Замена требуется при следующих признаках:
- выдавливание материала из канавки при давлении выше 1,4 МПа;
- усадка более 3,5 % по длине контура;
- поверхностное растрескивание с шагом менее 2 мм;
- снижение твёрдости ниже 58 единиц по Шору А.
Как купить
Для подбора уплотнений необходимо указать серию — T5M или AQ2A-M, выбранный материал и количество комплектов. При отсутствии данных принимается образец старого уплотнения или его фото, а также информация о составе теплоносителя и температуре эксплуатации. По этим данным подбираются уплотнения Alfa Laval T5M AQ2A-M с корректным сечением и длиной контура.
Доставка
Уплотнения T5M и AQ2A-M поставляются в картонных коробках с укладкой по окружности, без перегибов и растяжения. Такая упаковка сохраняет сечение Ø3,2 мм и форму фиксаторов Clip-On. Серии и материалы комплектуются раздельно, что исключает путаницу при монтаже. После доставки в холодный период перед установкой рекомендуется выдержка при комнатной температуре не менее 12 часов.
Часто задаваемые вопросы
Как отличить уплотнения T5M от AQ2A-M без маркировки?
Почему EPDM теряет эластичность при +145 °С?
Какой материал выбрать при наличии аминных ингибиторов?
Почему контуры разной длины при одинаковом размере пластин?
Почему после замены растёт гидравлическое сопротивление?
Преимущества нашей компании
Материалы эластомеров сертифицированы по ISO 37 (испытание на разрыв) и ISO 1817 (стойкость к жидкостям). Изготовление уплотнений выполняется методом вулканизации замкнутых колец без стыка — исключается слабое место в зоне соединения концов. Контроль сечения проводится по ГОСТ 33481 с записью результатов в паспорт партии. Подбор по фото включает анализ геометрии канавки, остаточной деформации старого уплотнения и характера повреждений — выдавливание, усадка, озоновое растрескивание. Для теплообменников с нестандартной геометрией изготавливаем уплотнения по слепку канавки пластины.
