Тепловой пункт (ТП) — это не просто «шкаф с трубами» в подвале дома. Это ключевой узел, обеспечивающий безопасную, эффективную и стабильную передачу тепловой энергии от внешней теплосети к внутренним системам отопления, вентиляции и горячего водоснабжения (ГВС). От правильного выбора схемы теплового пункта зависит не только комфорт жильцов, но и энергоэффективность здания, износ оборудования и даже стоимость коммунальных платежей. На практике применяются три основные схемы: одноступенчатая, двухступенчатая и с элеватором. Каждая из них имеет свою область применения, технические ограничения и экономическую целесообразность. В этой статье — без упрощений и маркетинговых уловок — разберём, как они устроены, где и почему используются, и какие ошибки чаще всего допускают при их проектировании и эксплуатации.

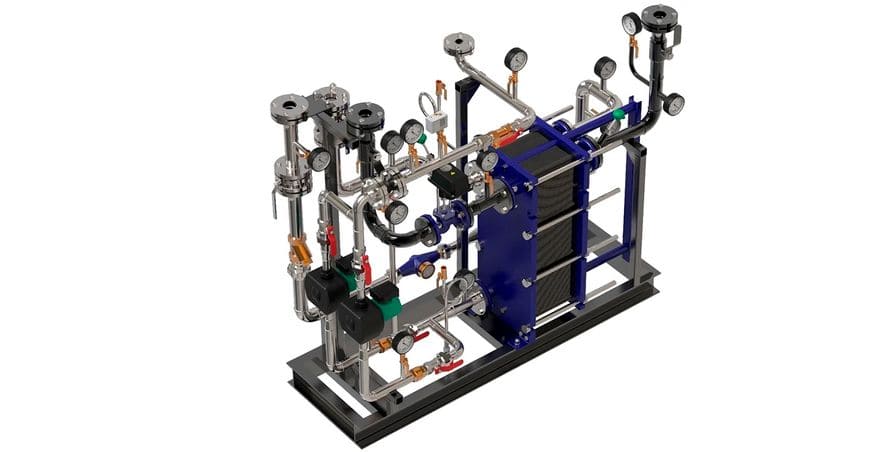

Одноступенчатая схема — самая простая по конструкции и исторически первая из применявшихся в централизованных системах теплоснабжения. В ней теплоноситель из тепловой сети напрямую используется как для отопления, так и для приготовления горячей воды. То есть, вода из подающего трубопровода теплосети поступает в систему отопления здания, а затем — в теплообменник ГВС, где нагревает водопроводную воду. Обратный теплоноситель после обеих систем возвращается в теплосеть.
Такая схема оправдана в тех случаях, когда параметры теплоносителя в теплосети стабильны и соответствуют требованиям внутренних систем: например, температура в подающем трубопроводе не превышает 95 °C, а давление находится в допустимых пределах для радиаторов и полотенцесушителей. Преимущество одноступенчатой схемы — минимальное количество оборудования, низкая стоимость монтажа и простота обслуживания. Не требуется сложная автоматика, насосы или буферные ёмкости.
Однако у этой простоты есть существенный недостаток: прямая зависимость от качества внешней теплосети. При скачках давления или температуры в магистрали возможны гидравлические удары, перегрев радиаторов или, наоборот, недостаточная температура в системе ГВС. Кроме того, в одноступенчатой схеме невозможно раздельно регулировать температуру отопления и горячего водоснабжения — обе системы «привязаны» к одному и тому же графику температур. Поэтому сегодня такая схема чаще встречается в небольших административных зданиях, школах или старом жилом фонде, где не предъявляются высокие требования к комфорту и энергоэффективности. В новых проектах её практически не используют.

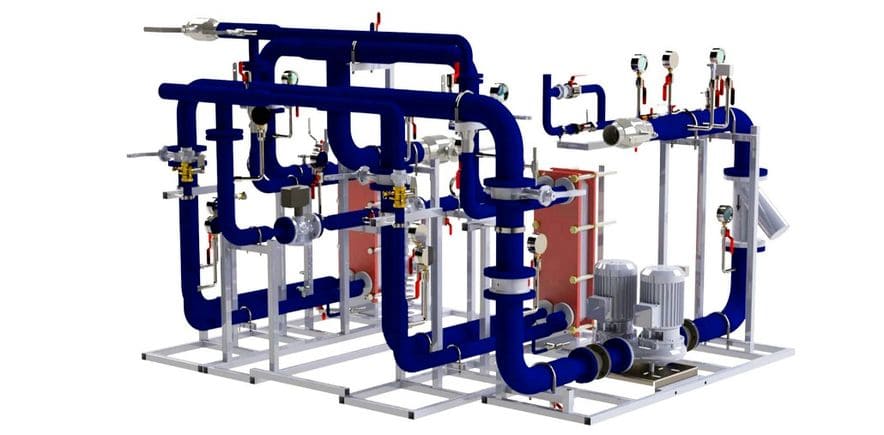

Двухступенчатая схема теплового пункта — это уже более продвинутое решение, позволяющее развязать системы отопления и ГВС по гидравлике и температуре. В такой схеме теплоноситель из теплосети не попадает напрямую во внутренние контуры. Вместо этого он проходит через два последовательных теплообменник: сначала — для приготовления горячей воды, затем — для отопления. При этом вода из теплосети охлаждается поэтапно: сначала в контуре ГВС, потом — в контуре отопления.
Такой подход даёт несколько важных преимуществ. Во-первых, обеспечивается стабильная температура горячей воды независимо от режима отопления. Во-вторых, снижается общая температура обратки, что улучшает гидравлический режим в теплосети и снижает теплопотери. В-третьих, появляется возможность точной настройки каждого контура с помощью автоматики — например, по погодозависимому графику или по заданному температурному режиму в помещении.
Двухступенчатая схема особенно эффективна в многоквартирных домах, больницах, гостиницах и других объектах с высоким и неравномерным потреблением горячей воды. Она позволяет избежать перерасхода тепловой энергии в тёплый период, когда отопление не требуется, но ГВС нужна постоянно. Однако такая схема требует более сложного оборудования: двух теплообменников, регулирующих клапанов, датчиков температуры и давления, а также системы управления. Соответственно, выше и капитальные затраты, и требования к квалификации обслуживающего персонала.
Важно понимать: двухступенчатая схема не всегда означает «лучше». Её целесообразно применять только при достаточном перепаде температур в теплосети (обычно не менее 30–40 °C между подачей и обраткой) и при наличии стабильного гидравлического режима. В противном случае выгода от разделения ступеней может быть нивелирована повышенным гидравлическим сопротивлением и необходимостью установки циркуляционных насосов.

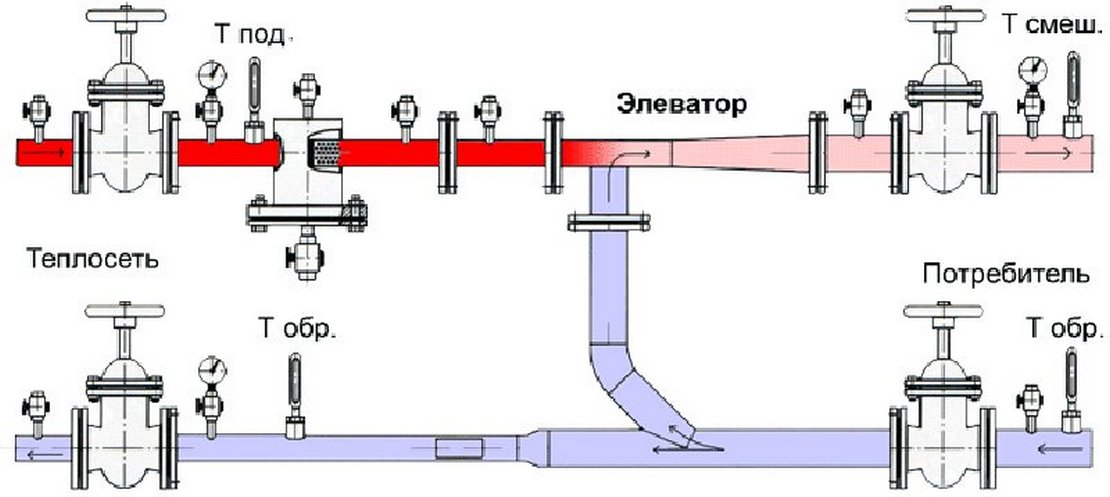

Элеваторный узел — это гидравлическое устройство, которое использовалось в подавляющем большинстве жилых домов, построенных в СССР и в 1990-х годах. Его задача — понизить температуру и давление теплоносителя из теплосети до допустимых значений для внутренних систем отопления за счёт подмешивания обратной воды. Принцип работы прост: через сопло элеватора подаётся высокотемпературный теплоноситель, который за счёт эффекта инжекции «засасывает» часть остывшей воды из обратного трубопровода. В результате получается смесь с нужной температурой, которая поступает в систему отопления.
Схема с элеватором не требует электропитания, автоматики или насосов — она работает за счёт перепада давления между подающим и обратным трубопроводами. Это делало её идеальной для массового жилищного строительства: дёшево, надёжно, ремонтопригодно. Однако у такой схемы есть фундаментальные ограничения. Во-первых, она не позволяет регулировать температуру отопления в зависимости от погоды — коэффициент смешения фиксирован и зависит только от диаметра сопла. Во-вторых, элеватор чувствителен к стабильности давления в теплосети: при его снижении инжекция нарушается, и в систему может поступать перегретая вода. В-третьих, такая схема несовместима с современными системами ГВС — для приготовления горячей воды требуется отдельный теплообменник и, как правило, насосная группа.
Сегодня элеваторные узлы постепенно выводятся из эксплуатации. Их заменяют на современные тепловые пункты с пластинчатыми теплообменниками и автоматикой, что позволяет снизить потребление тепловой энергии на 15–25%. Однако в ряде регионов, особенно с устаревшей инфраструктурой, элеваторы всё ещё работают — и их модернизация остаётся актуальной задачей для управляющих компаний и ресурсоснабжающих организаций.
Выбор схемы теплового пункта — это не вопрос моды или предпочтений проектировщика. Это инженерное решение, основанное на анализе нескольких ключевых факторов:
Например, для небольшого офисного здания с постоянным, но невысоким потреблением горячей воды может быть достаточно одноступенчатой схемы с одним пластинчатым теплообменником. Для крупного жилого комплекса с переменным графиком потребления — предпочтительна двухступенчатая схема с погодозависимой автоматикой. А для модернизации старого дома с элеваторным узлом — рационально установить компактный блочный тепловой пункт (БТП) с раздельными контурами и минимальными затратами на реконструкцию.
Важно помнить: любая схема должна быть согласована с теплоснабжающей организацией. Нарушение условий присоединения (например, слишком низкая температура обратки или повышенное гидравлическое сопротивление) может привести к штрафам или даже отключению от теплосети.
Нажимая кнопку, вы принимаете условия Пользовательского соглашения и даете Согласие на обработку персональных данных
На практике даже грамотно выбранная схема может работать неэффективно из-за типовых ошибок. Одна из самых частых — неправильный подбор теплообменников. Заниженная площадь поверхности приводит к недогреву ГВС, завышенная — к излишним капитальным затратам и трудностям с регулированием. Другая ошибка — игнорирование гидравлического расчёта. Недостаточный напор или избыточное сопротивление вызывают шум, вибрации, неравномерное распределение теплоносителя по стоякам.
Также часто упускают из виду качество теплоносителя. В старых теплосетях вода может содержать механические примеси, которые быстро засоряют мелкие каналы пластинчатых теплообменников. Поэтому обязательным элементом любого современного ТП является фильтр грубой очистки на входе. В системах с антифризом или замкнутыми контурами — также требуется контроль за химическим составом и pH теплоносителя.
Наконец, недооценивается роль автоматики. Даже самая совершенная схема без регулирования будет работать в «слепом» режиме, расходуя лишнее тепло в тёплые дни. Минимальный комплект — это регулятор температуры с погодозависимым управлением и датчиками на подаче и обратке. В идеале — интеграция в систему диспетчеризации здания с возможностью удалённого мониторинга и настройки.
Схема теплового пункта — это фундамент, на котором строится вся система теплопотребления здания. Однако сама по себе она не гарантирует эффективность. Равно важны качество оборудования, точность монтажа, настройка гидравлики и своевременное техническое обслуживание. Одноступенчатая схема может работать отлично в подходящих условиях, а двухступенчатая — давать сбои при плохой автоматике. Элеваторный узел, хоть и устарел, до сих пор обеспечивает тепло в тысячах домов — просто потому, что он прост и надёжен.
Если вы планируете реконструкцию теплового пункта или подбор оборудования для нового объекта — не стоит ориентироваться только на тип схемы. Нужен комплексный подход: анализ параметров теплосети, теплотехнический расчёт, подбор теплообменников, насосов, арматуры и автоматики с учётом реальных условий эксплуатации. В нашей компании этим занимаются инженеры с опытом проектирования и пусконаладки сотен тепловых пунктов по всей России. Мы не навязываем «самую дорогую» или «самую модную» схему — мы подбираем решение, которое будет работать стабильно, экономично и без сбоев именно у вас.
