Как выбрать градирню: принципы работы, типы, эксплуатация и подбор под задачу

Промышленные системы охлаждения — неотъемлемая часть большинства производственных процессов. От эффективности теплоотвода зависит не только стабильность работы технологического оборудования, но и его ресурс, энергозатраты, а в ряде случаев — безопасность персонала. Одним из ключевых элементов в схемах оборотного водоснабжения выступают градирни промышленного назначения. Они позволяют многократно использовать воду, снижая эксплуатационные расходы и минимизируя нагрузку на окружающую среду. Однако правильный выбор и обслуживание такой системы требуют понимания не только её базового принципа, но и тонкостей проектирования, особенностей климатических условий и специфики технологического процесса. В этой статье разберём, как устроены градирни, какие виды существуют, как их правильно подбирать и эксплуатировать.

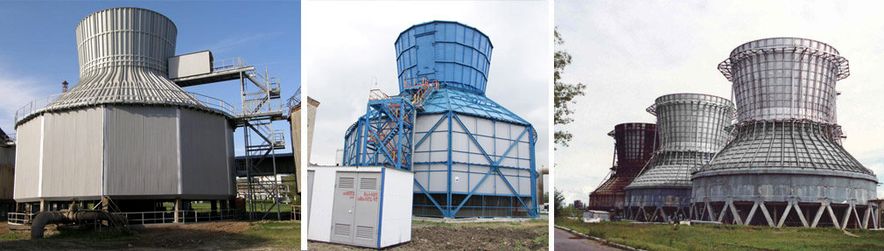

Что такое градирня и зачем она нужна?

Градирня — это устройство для охлаждения воды в системах оборотного водоснабжения за счёт частичного её испарения и конвективного теплообмена с атмосферным воздухом. В отличие от прямых систем водоснабжения, где вода сбрасывается после однократного использования, в оборотных схемах охлаждающая вода циркулирует по замкнутому контуру: от теплообменников — к градирне — обратно. Это позволяет значительно сократить объёмы свежей воды и сточных вод, что особенно важно в условиях растущих требований к экологической устойчивости и экономии ресурсов.

Основная функция градирни — поддержание стабильной температуры охлаждающей воды на входе в технологические теплообменники. Перегрев может привести к снижению эффективности процессов (например, в компрессорных установках или реакторах), увеличению износа оборудования или даже аварийным остановкам. Поэтому градирни промышленного назначения проектируются с учётом конкретной тепловой нагрузки, требуемого температурного напора и условий эксплуатации. Важно понимать, что сама по себе градирня не генерирует холод — она лишь обеспечивает отвод избыточного тепла в атмосферу с минимальными затратами.

Принцип работы и виды градирен: башенные vs вентиляторные

Работа любой градирни основана на двух физических процессах: конвективной теплопередаче и испарительном охлаждении. Вода распределяется по насадке (пакету оросителя), где создаётся максимально возможная поверхность контакта с воздушным потоком. Часть воды испаряется, унося с собой скрытую теплоту парообразования, а оставшаяся охлаждается до температуры, близкой к температуре мокрого термометра наружного воздуха.

Существует два основных типа градирен: естественной тяги (башенные) и принудительной циркуляции (вентиляторные). Первые используют высокую башню для создания естественного перепада давления, за счёт которого воздух проходит через ороситель. Такие конструкции характерны для крупных энергетических объектов — АЭС, ТЭЦ, где тепловая нагрузка измеряется сотнями мегаватт. Башенные градирни экономичны по расходу электроэнергии, но требуют больших площадей, сложны в монтаже и обслуживании, а также подвержены обледенению в холодный период.

Вентиляторные градирни, напротив, компактны, модульны и гибки в настройке. Воздушный поток создаётся с помощью осевых или центробежных вентиляторов, что позволяет точно регулировать интенсивность охлаждения. Они широко применяются на предприятиях пищевой, химической, нефтеперерабатывающей и машиностроительной отраслей. Современные вентиляторные градирни промышленного назначения комплектуются частотно-регулируемыми приводами, что даёт возможность адаптировать мощность под текущую тепловую нагрузку и сезонные изменения условий. Такой подход снижает расход электроэнергии на 20–40% по сравнению с постоянной скоростью вращения.

Кроме того, важно различать конструкции по направлению движения воздуха и воды:

• Противоточные — воздух движется снизу вверх, вода — сверху вниз. Обеспечивают высокую эффективность охлаждения.
• Перекрёстные — воздух поступает горизонтально, вода стекает вертикально. Проще в обслуживании, но требуют большей площади для той же производительности.

Выбор между типами и схемами зависит от параметров технологического процесса, доступного пространства, климатических условий и требований к эксплуатационной устойчивости.

Как выбрать градирню для производственного предприятия

Подбор градирни начинается не с каталога, а с анализа требований к системе охлаждения. Ключевые параметры:

• Тепловая нагрузка (кВт или Гкал/ч) — определяет объём воды и её температурный перепад;
• Температура входа и требуемая температура выхода воды;
• Расход охлаждающей воды (м³/ч);
• Климатические условия — температура и влажность наружного воздуха, особенно в наиболее жаркий месяц;
• Ограничения по шуму — особенно важно для объектов в черте населённых пунктов;
• Доступность монтажной площадки и требования к габаритам.

Например, если предприятие расположено в регионе с продолжительным морозным периодом, необходимо предусмотреть систему защиты от обледенения — подогрев бассейна, регулировку воздушного потока, дренаж при простое. Для химических производств критична коррозионная защита: корпус из стеклопластика, антикоррозийные покрытия, использование нержавеющей стали в элементах распределения воды.

При подборе важно учитывать не только пиковую нагрузку, но и её вариативность. Модульная конструкция вентиляторных градирен позволяет масштабировать систему: запускать только часть модулей при низкой нагрузке, постепенно наращивая мощность. Это особенно актуально для предприятий с сезонным или циклическим производством.

Также стоит обратить внимание на качество насадки и каплеуловителя. Эффективная насадка обеспечивает равномерное распределение воды и высокую поверхность контакта с воздухом. Современные полимерные оросители (PVC, PP) устойчивы к биологическому обрастанию и химическому воздействию. Каплеуловитель (водоуловитель) снижает унос влаги с воздушным потоком до 0,001% — это важно для экономии воды и предотвращения обледенения в зимний период.

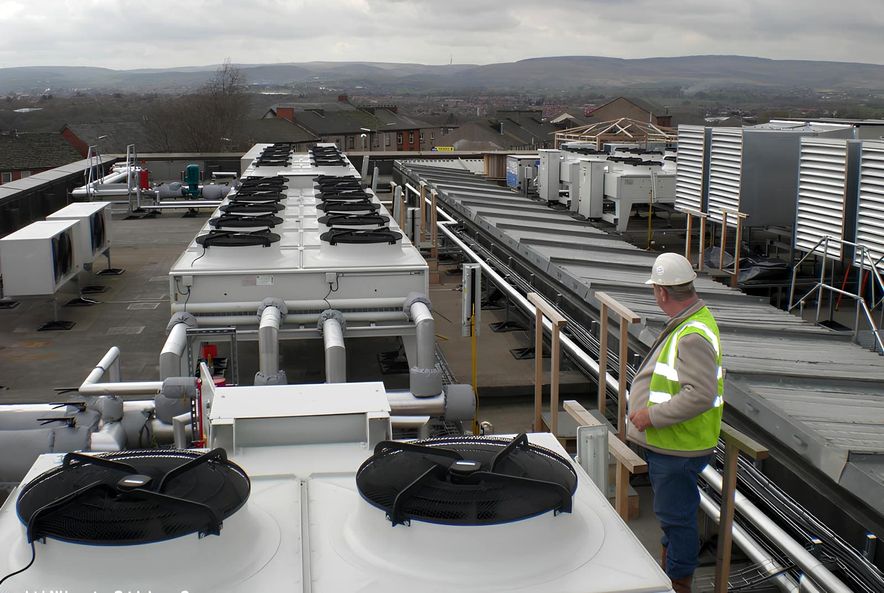

Эксплуатация и обслуживание градирен: ключевые правила

Даже самая надёжная градирня требует регулярного обслуживания. Пренебрежение этим приводит к снижению эффективности охлаждения, перерасходу воды и электроэнергии, а в худшем перспективе — к выходу из строя элементов конструкции.

Основные задачи при эксплуатации:

• Контроль качества циркулирующей воды — жёсткость, pH, содержание взвешенных частиц, концентрация микроорганизмов. Для предотвращения образования накипи и биоплёнки применяется дозирование ингибиторов коррозии и биоцидов.
• Очистка бассейна и фильтров — удаление шлама, ила, механических примесей. Рекомендуется проводить полную промывку не реже одного раза в квартал.
• Проверка состояния насадки — деформация, засорение, разрушение. Повреждённые секции снижают контактную площадь и вызывают неравномерное распределение воды.
• Диагностика вентиляторного модуля — вибрация, износ подшипников, целостность лопастей. В современных установках применяются вентиляторы с низким уровнем шумности и повышенной ремонтопригодностью.
• Визуальный осмотр каплеуловителя — засорение или механическое повреждение приводит к увеличению уноса воды.

Регламент технического обслуживания должен учитывать интенсивность эксплуатации и качество подпиточной воды. На предприятиях с высокой загрязнённостью воздуха (например, металлургических заводах) осмотр и очистка проводятся чаще.

В зимний период важно обеспечить антиобледенительную защиту:

• Поддержание минимального расхода воды через насадку;
• Установка жалюзи или заслонок для регулировки притока холодного воздуха;
• Использование системы подогрева дна бассейна в случае длительного простоя.

Корректно спроектированная и обслуживаемая система рециркуляции воды в сочетании с грамотно подобранной градирней может работать без капитального ремонта более 15 лет.

Частые поломки градирен и методы их устранения

Наиболее распространённые проблемы в работе градирен связаны не с конструктивными дефектами, а с нарушением режимов эксплуатации или недостаточным техническим надзором.

1. Снижение эффективности охлаждения
   Причина — засорение насадки, неравномерное распределение воды, снижение воздушного потока. Решение: промывка или замена оросителя, проверка работы разбрызгивающих форсунок, диагностика вентилятора.
2. Увеличение уноса воды
   Сопровождается образованием «дождя» вокруг градирни и обледенением в холодное время. Основная причина — повреждение или засорение каплеуловителя. Требуется замена или очистка водоуловителя.
3. Коррозия металлических элементов
   Наблюдается при использовании некачественной воды или отсутствии ингибиторов. Решение — переход на материалы с повышенной коррозионной стойкостью (стеклопластик, композиты) или нанесение защитных покрытий.
4. Повышенный уровень шума
   Часто связан с дисбалансом вентилятора или износом подшипников. Требуется балансировка, замена изношенных узлов, установка шумоглушителей.
5. Обмерзание в зимний период
   Возникает при недостаточном расходе воды и отсутствии регулировки притока воздуха. Решается за счёт системы автоматического управления воздушным потоком и подогрева бассейна.

Предупредить поломки гораздо проще и дешевле, чем устранять их последствия. Поэтому обслуживание градирни должно быть частью регулярного плана технического надзора, а не реагированием на аварии.

Заключение

Выбор и эксплуатация градирни промышленного назначения — это не разовое решение, а комплексный инженерный процесс. Эффективность всей системы охлаждения зависит от множества факторов: от точности расчёта тепловой нагрузки до качества воды и регулярности технического обслуживания.

Чтобы добиться максимальной надёжности и экономичности:

• Подбирайте градирню под реальные условия эксплуатации, а не по паспортным данным «впритык»;
• Используйте современные материалы — стеклопластик, полипропилен, нержавеющую сталь — для повышения ресурса и снижения затрат на ремонт;
• Внедряйте автоматизацию: контроль температуры, регулировка частоты вращения вентиляторов, дозирование реагентов;
• Не пренебрегайте профилактическим обслуживанием — оно окупается уже за первый год за счёт снижения расходов на воду, электроэнергию и предотвращения простоев.

Современные градирни промышленного назначения — это не просто «башня с водой», а интеллектуальная часть энерго- и ресурсосберегающей инфраструктуры предприятия. Грамотный подход к их выбору и эксплуатации позволяет не только снизить издержки, но и повысить устойчивость технологических процессов в долгосрочной перспективе.
