ТЭЦ или ТЭС: в чём разница и почему это важно для вашего дома и города

Когда зимой включается отопление, а в розетке стабильно есть напряжение, мало кто задумывается, откуда берётся это тепло и электричество. А ведь за этим стоит сложная инфраструктура — тепловые электростанции (ТЭС) и теплоэлектроцентрали (ТЭЦ). Несмотря на внешнее сходство, эти объекты работают по разным принципам, решают разные задачи и имеют существенные различия в эффективности и назначении. В этой статье мы подробно разберём, чем отличается ТЭЦ от ТЭС, как устроена комбинированная выработка энергии, почему именно ТЭЦ лежит в основе городского теплоснабжения — и как понимание этих процессов помогает принимать правильные решения даже при выборе автономного котельного оборудования для частного дома или промышленного объекта.

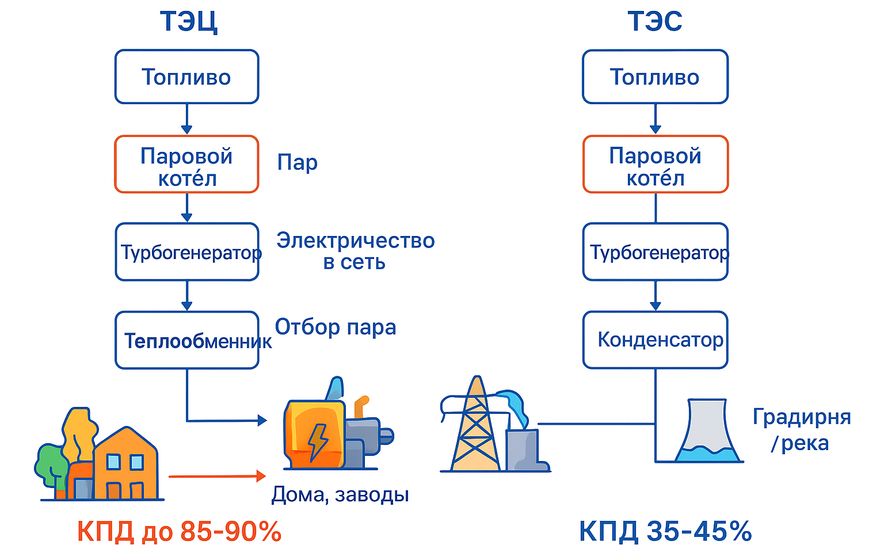

ТЭЦ и ТЭС: в чём главное отличие?

На первый взгляд, и ТЭЦ, и ТЭС — это крупные энергетические объекты, где сжигают топливо (уголь, газ, мазут), чтобы получить пар, раскрутить турбину и выработать электричество. Однако ключевое отличие заключается не в том, как они производят энергию, а в том, что с ней дальше происходит.

Тепловая электростанция (ТЭС) — это, по сути, конденсационная электростанция: её основная цель — выработка электрической энергии. После прохождения через турбину пар конденсируется в конденсаторе, отдавая своё тепло охлаждающей воде (реке, градирне или замкнутому контуру). Это тепло считается «потерянным» — оно не используется для нужд потребителей. Такой подход прост, надёжен и хорошо подходит для базовой генерации, но его коэффициент полезного действия (КПД) редко превышает 40–45%.

Теплоэлектроцентраль (ТЭЦ), напротив, реализует принцип комбинированной выработки — то есть одновременно производит и электричество, и полезное тепло для систем отопления, горячего водоснабжения и промышленных нужд. Пар после турбины не полностью конденсируется, а частично отбирается на отпуск тепла в тепловые сети. Благодаря этому КПД ТЭЦ может достигать 80–90%, что делает её значительно более эффективной в условиях, где есть спрос на тепло.

Именно поэтому ТЭЦ — основа централизованного теплоснабжения в городах СНГ, а ТЭС чаще строят в удалённых регионах или там, где нет развитой тепловой инфраструктуры. Понимание этого различия критически важно: оно определяет не только архитектуру станции, но и экономическую целесообразность её эксплуатации.

Принцип работы ТЭЦ: как производят тепло и электричество

Работа ТЭЦ основана на теплофикационном цикле — особом режиме эксплуатации паротурбинной установки, при котором часть пара извлекается из промежуточных ступеней турбины и направляется в теплообменники (подогреватели сетевой воды). Этот процесс называется когенерацией — совместной выработкой тепла и электроэнергии из одного источника топлива.

Вот как это происходит шаг за шагом:

• Сжигание топлива в топке парового котла нагревает воду до состояния перегретого пара (температура — до 540°C, давление — до 130 атм).
• Пар подаётся в турбогенератор, где расширяется, вращая лопатки турбины и приводя в движение генератор, вырабатывающий электрическую энергию.
• На определённой ступени турбины часть пара отбирается (через так называемые теплофикационные отборы) и направляется в сетевые подогреватели.
• В подогревателях пар конденсируется, отдавая своё скрытое тепло сетевой воде, которая затем поступает в тепловые сети — систему трубопроводов, доставляющих горячую воду в жилые дома, школы, больницы и предприятия.
• Оставшийся пар продолжает расширяться в турбине и в конечном итоге поступает в конденсатор, где охлаждается и возвращается в котёл в виде конденсата.

Такая тепловая схема позволяет использовать практически всю энергию топлива: часть — на выработку электричества, часть — на промышленное отопление и ГВС. Особенно эффективна ТЭЦ в холодное время года, когда спрос на тепло максимален. Летом же многие ТЭЦ переходят в конденсационный режим (как обычная ТЭС), так как потребность в отпуске тепла падает.

Важно: современные ТЭЦ часто оснащены пиковыми котлами — дополнительными паровыми котлами без турбин, которые включаются в периоды максимальной нагрузки (например, при сильных морозах), чтобы обеспечить стабильную подачу тепла без снижения выработки электроэнергии.

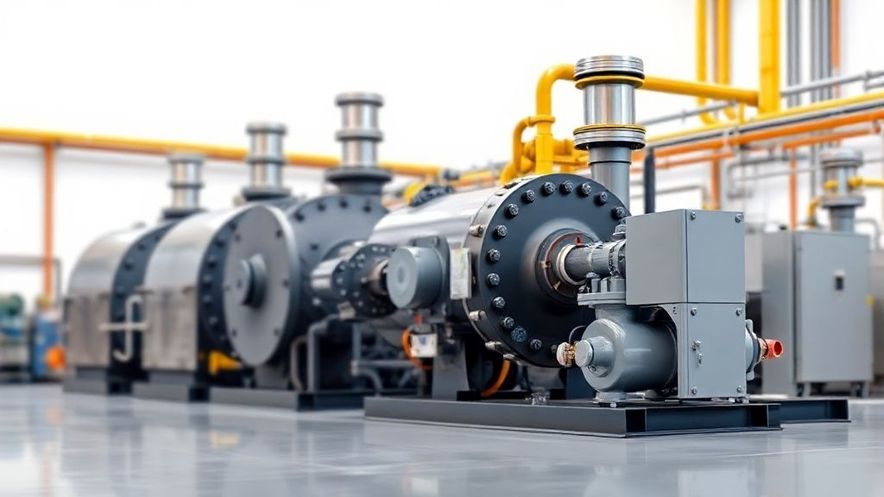

Основное оборудование ТЭЦ: от котла до тепловых сетей

Инженерная сложность ТЭЦ обусловлена необходимостью одновременно управлять двумя потоками энергии — электрическим и тепловым. Поэтому её оборудование делится на несколько ключевых блоков:

• Паровые котлы — сердце станции. Именно здесь происходит преобразование химической энергии топлива в тепловую. Современные котлы работают на природном газе, угле или биотопливе и оснащены автоматикой регулирования горения, системами очистки дымовых газов и рекуперации тепла.
• Паротурбинная установка — комплекс из турбины и генератора. Турбины на ТЭЦ — теплофикационные, с возможностью регулируемых отборов пара. Это позволяет гибко управлять соотношением выработки тепла и электричества в зависимости от внешних условий.
• Теплообменное оборудование — включает сетевые подогреватели, деаэраторы, конденсатоотводчики. Именно здесь происходит передача тепла от пара к сетевой воде. Эффективность этих узлов напрямую влияет на отпуск тепла и общую экономичность станции.
• Система тепловых сетей — это не просто трубы, а сложная гидравлическая система с насосными станциями, ИТП (индивидуальными тепловыми пунктами), регуляторами давления и температуры. От её состояния зависит, дойдёт ли тепло до вашего дома и будет ли оно стабильным.
• Системы автоматики и диспетчеризации — обеспечивают согласованную работу всех узлов, контроль параметров пара, воды, электричества и быстрое реагирование на аварийные ситуации.

Особое внимание уделяется надёжности и манёвренности оборудования. Например, при резком похолодании ТЭЦ должна быстро увеличить отпуск тепла, не нарушая баланса в энергосистеме. Это требует высокой точности в настройке тепловой схемы и качественных компонентов — от запорной арматуры до теплообменников.

Модернизация ТЭЦ: пути повышения эффективности и снижения выбросов

Многие ТЭЦ в России и странах СНГ были построены ещё в советский период. Их оборудование морально и физически устарело, что приводит к низкому КПД, высокому расходу топлива и значительным выбросам CO₂, NOₓ и золы. Сегодня актуальны два направления модернизации:

1. Повышение энергоэффективности

Замена старых котлов на современные с камерами дожигания, установка частотных преобразователей на насосы, внедрение систем рекуперации тепла уходящих газов — всё это позволяет снизить удельный расход топлива на 10–25%. Особенно перспективна гибридизация — интеграция ТЭЦ с солнечными коллекторами или тепловыми аккумуляторами, которые сглаживают пиковые нагрузки.

2. Экологическая модернизация

Современные нормы требуют снижения выбросов. Для этого устанавливают:

• электрофильтры и рукавные фильтры для улавливания золы,
• системы мокрой или сухой десульфуризации для удаления SO₂,
• каталитические нейтрализаторы для снижения NOₓ.

Кроме того, всё чаще рассматриваются переходы на газификацию угля или использование биомассы в качестве топлива. Это не только экологично, но и экономически выгодно при наличии местных ресурсов.

Важно понимать: модернизация ТЭЦ — это не просто «ремонт», а комплексный проект, требующий глубокого анализа текущей тепловой схемы, прогноза нагрузок и учёта особенностей городской инфраструктуры. Здесь критически важны опыт проектировщиков и качество поставляемого оборудования — от паровых котлов до теплообменников.

Роль ТЭЦ в системе централизованного теплоснабжения города

Почему именно ТЭЦ, а не котельные или ТЭС, обеспечивают тепло в большинстве российских городов? Ответ — в экономике масштаба и энергетической эффективности.

Централизованное теплоснабжение на базе ТЭЦ позволяет:

• использовать дешёвое промышленное топливо (природный газ, уголь) вместо дорогостоящих бытовых источников;
• обеспечивать стабильную температуру в сетях благодаря мощным источникам и резервированию;
• снизить экологическую нагрузку за счёт концентрации выбросов на одном объекте с возможностью их эффективной очистки;
• интегрировать промышленные и коммунальные потребители в единую систему.

Когда вы открываете кран с горячей водой или чувствуете тепло от батареи, это результат работы сложной цепочки: от парового котла на ТЭЦ → через турбогенератор → в сетевые подогреватели → по теплотрассам → в ИТП вашего дома → к радиаторам и смесителям. Любое звено этой цепи — от качества пара до гидравлического режима в сети — влияет на конечный результат.

Однако система не идеальна. Перебои с отоплением зимой часто связаны не с самой ТЭЦ, а с авариями на теплотрассах, изношенными ИТП или несбалансированной гидравликой в многоквартирных домах. Тем не менее, именно ТЭЦ остаётся наиболее рациональным решением для крупных населённых пунктов, где спрос на тепло стабилен и высок.

Заключение: почему понимание работы ТЭЦ и ТЭС важно даже для малой энергетики

Разбирая устройство ТЭЦ и ТЭС, легко увидеть одну важную закономерность: эффективность энергосистемы определяется не мощностью, а рациональностью использования каждого джоуля энергии. Принцип когенерации, лежащий в основе ТЭЦ, применим не только на мегаваттных станциях, но и в мини-ТЭЦ для фермерских хозяйств, в блочно-модульных котельных для промышленных предприятий, даже в бытовых котлах с функцией ГВС.

Понимание того, как работает паровой котёл, как организуется отпуск тепла, какие факторы влияют на КПД и как устроена тепловая схема, помогает:

• правильно подобрать оборудование для автономного теплоснабжения;
• избежать переплат за избыточную мощность или недостаточную надёжность;
• грамотно спроектировать систему, учитывающую как текущие, так и будущие нагрузки.
