Частотное регулирование насосов — экономия до 40% энергии, как это работает?

В инженерных системах отопления, а также подачи горячей и холодной воды нагрузка на насосное оборудование постоянно колеблется. Эти изменения обусловлены временем суток, сезоном, наружной температурой и текущими потребностями здания. Тем не менее, классические насосы зачастую функционируют на неизменной скорости, создавая избыточный напор и подачу, что влечёт за собой необоснованный перерасход электроэнергии. Решение этой проблемы — внедрение частотного регулирования, которое позволяет гибко адаптировать работу насоса под фактические требования системы. В результате — снижение энергопотребления на 30–40%, повышение надёжности оборудования и стабилизация гидравлических параметров. В данной статье мы подробно разберём, как эта технология работает в реальных условиях, делая акцент на практической пользе, а не на теоретических выкладках.

Что представляет собой частотное регулирование и как оно реализуется на практике

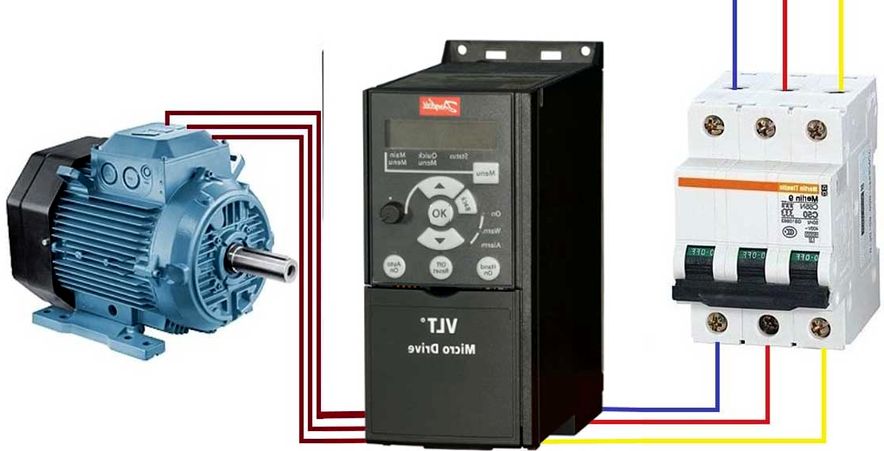

Частотное регулирование — это способ управления скоростью вращения электродвигателя насоса за счёт изменения частоты питающего тока. Основной элемент такой системы — частотный преобразователь (частотник или инвертер), устанавливаемый между источником питания и двигателем. Вместо того чтобы постоянно включать и выключать насос или ограничивать поток с помощью дроссельных устройств, система плавно корректирует частоту тока, тем самым изменяя обороты рабочего колеса. Это даёт возможность точно поддерживать необходимые значения расхода и напора в зависимости от текущей нагрузки.

С инженерной точки зрения, ключевую роль играет так называемый закон подобия насосов: при изменении частоты вращения меняются не только подача и напор, но и потребляемая мощность — причём нелинейно. Если снизить скорость на 20%, подача уменьшится на 20%, напор — примерно на 36% (пропорционально квадрату), а мощность — почти на 49% (пропорционально кубу). Даже незначительное уменьшение оборотов приводит к ощутимой экономии электроэнергии, что и делает частотное управление столь эффективным.

Современные решения часто включают частотные преобразователи, встроенные непосредственно в корпус насоса — так поступают такие бренды, как Grundfos, Wilo или DAB. Альтернативно, преобразователь может монтироваться отдельно. Устройство получает данные от датчиков давления, температуры или расхода и автоматически подстраивает режим работы. Это не только экономит ресурсы, но и обеспечивает стабильность параметров в системе: исключаются гидроудары, резкие перепады давления и перегрев компонентов.

Почему реальная экономия достигает 40%: физические основы и подтверждённые данные

Некоторые воспринимают заявленную экономию в 30–40% как рекламный приём. Однако эти цифры подкреплены как расчётами на основе законов гидравлики, так и замерами на действующих объектах. Главный фактор — кубическая зависимость потребляемой мощности от частоты вращения. Например, при работе насоса на 80% от номинальной скорости его энергопотребление составляет всего около 51% от максимального (0,8³ = 0,512). При снижении до 70% — уже 34%. Это означает, что даже в условиях умеренной нагрузки, характерной для межсезонья, можно добиться значительного снижения затрат.

В традиционных системах без частотного управления для ограничения подачи часто применяют дроссельные клапаны или перепускные линии. Такой подход не уменьшает энергопотребление: насос продолжает работать на полной мощности, а избыток энергии рассеивается в виде тепла, шума или вибрации. Частотное регулирование устраняет эту неэффективность — насос выдаёт ровно столько энергии, сколько требуется в данный момент.

Наибольший эффект достигается в зданиях с неравномерным графиком потребления: жилые комплексы, офисы, ТЦ, производственные площадки. Ночью или в выходные дни расход воды или тепла снижается, и насос может работать на пониженных оборотах, не расходуя электроэнергию понапрасну. В отопительных системах с погодозависимым управлением частотный привод позволяет точно следовать температурному графику, предотвращая перетопы и избыточный расход теплоносителя.

Практическое применение в системах теплоснабжения и водоснабжения

Технология частотного регулирования успешно применяется как в централизованных, так и в автономных системах теплоснабжения, а также в сетях горячего и холодного водоснабжения. В каждом случае она решает конкретные эксплуатационные задачи и приносит измеримую экономическую выгоду.

В тепловых пунктах и котельных частотные преобразователи устанавливаются на циркуляционные насосы как первичного, так и вторичного контуров. Это позволяет поддерживать заданный перепад давления, предотвращать гидравлическую разбалансировку и точно соответствовать температурному графику в зависимости от наружной температуры. Особенно ценна такая функциональность в системах с погодозависимой автоматикой, где параметры подачи постоянно корректируются.

В системах ГВС частотное управление обеспечивает стабильное давление в разводящей сети независимо от числа одновременно открытых точек водоразбора. Это устраняет скачки давления, снижает износ запорной арматуры и повышает уровень комфорта для конечных пользователей. В крупных объектах — гостиницах, больницах, жилых комплексах — это критически важный фактор.

В системах ХВС и повысительных насосных станциях частотные насосы поддерживают постоянное давление в магистрали, адаптируясь к суточным колебаниям водопотребления. Пиковые нагрузки приходятся на утренние и вечерние часы, тогда как днём и ночью потребление минимально. Без регулирования пришлось бы использовать гидроаккумуляторы или допускать частые пуски и остановы, что ускоряет износ оборудования.

Преимущества, выходящие за рамки экономии энергии

Хотя основное преимущество частотного регулирования — снижение затрат на электроэнергию, его ценность гораздо шире. Система с частотным приводом обеспечивает плавный пуск, что исключает гидравлические удары и снижает механическую нагрузку на подшипники, сальники и трубопроводы. Это напрямую увеличивает ресурс оборудования и снижает риск аварийных ситуаций.

Также улучшается общая гидравлическая стабильность системы. Постоянное давление и отсутствие резких колебаний минимизируют риск завоздушивания, шумов и вибраций — особенно важно для жилых и общественных зданий, где комфорт имеет первостепенное значение.

Ещё один важный аспект — снижение эксплуатационных издержек. Меньший износ компонентов означает реже обслуживание, меньше простоев и ниже риски внеплановых ремонтов. Даже если первоначальная стоимость частотного насоса выше, в среднесрочной перспективе (1–3 года) он окупается за счёт экономии на энергии и ТО.

Кроме того, современные преобразователи поддерживают интеграцию с системами диспетчеризации, BMS и «умного дома». Это даёт возможность удалённого мониторинга, анализа потребления, настройки графиков работы и получения оповещений о нештатных ситуациях. Для управляющих компаний и промышленных предприятий это мощный инструмент повышения операционной эффективности.

Как правильно подобрать насос с частотным управлением

При выборе оборудования с частотным регулированием необходимо учитывать не только тип системы (отопление, ГВС, ХВС), но и характер нагрузки, требуемый диапазон регулирования, условия эксплуатации и уровень автоматизации. Сегодня большинство ведущих производителей — Grundfos, Wilo, DAB, Lowara, Pedrollo — предлагают насосы со встроенным частотным преобразователем, что упрощает монтаж и наладку.

Для систем с переменным расходом предпочтительны модели с автоматическими режимами регулирования по давлению: например, режим постоянного перепада давления (Δp-c) или режим пропорционального давления (Δp-v). В отопительных контурах с погодозависимым управлением целесообразно использовать насосы, совместимые с внешними контроллерами или оснащённые встроенными алгоритмами адаптации к температурному графику.

Не стоит забывать и об энергоэффективности: современные насосы соответствуют классам IE4 или даже IE5, что дополнительно снижает энергопотребление. При проектировании важно выполнить гидравлический расчёт с учётом реальных профилей нагрузки — это позволит точно подобрать модель и избежать переплат при закупке.

Если вы сомневаетесь в правильности выбора, лучше обратиться к профильным специалистам. Компании, специализирующиеся на подборе и поставке насосного оборудования, могут провести аудит вашей системы, оценить потенциал энергосбережения и предложить технически и экономически обоснованное решение.

Заключение

Частотное регулирование насосов давно перестало быть «продвинутой опцией» — сегодня это базовое требование к энергоэффективным инженерным системам. На фоне роста тарифов на электричество и ужесточения нормативов по энергосбережению отказ от этой технологии означает прямые финансовые потери. Экономия в 30–40% — это не маркетинговый слоган, а следствие фундаментальных законов физики, подтверждённое тысячами успешно реализованных проектов в России и за рубежом.

Если вы проектируете новую систему или модернизируете существующую, обязательно рассмотрите установку насосов с частотным управлением. Такое решение окупится в течение 1–3 лет и в дальнейшем будет стабильно снижать эксплуатационные расходы, повышать надёжность и продлевать срок службы всей инженерной инфраструктуры. В конечном итоге, речь идёт не просто о меньших счетах за электричество, а о создании устойчивой, комфортной и долговечной системы жизнеобеспечения здания.
