Что такое ИТП и БИТП — простыми словами и с картинками

В каждом жилом доме, подключённом к централизованной теплосети, существует переходная зона, где тепло из городской магистрали адаптируется под внутренние системы здания. Эта зона называется тепловым пунктом. Наиболее распространённые его виды — индивидуальный тепловой пункт (ИТП) и его модульная версия — блочный индивидуальный тепловой пункт (БИТП). Несмотря на техническое звучание, принцип их работы можно объяснить простым языком. В этой статье мы разберём, что такое ИТП и БИТП, зачем они нужны, как устроены, в чём между ними разница и почему их наличие напрямую влияет на температуру в квартирах и размер счетов за отопление. Материал будет полезен как собственникам жилья, так и специалистам управляющих компаний, а также тем, кто планирует модернизацию инженерной инфраструктуры дома.

Что такое тепловой пункт и зачем он вообще нужен

Тепловой пункт — это технический узел, расположенный на границе раздела между внешней теплосетью и внутридомовыми инженерными системами. Его главная задача — безопасно и эффективно передать тепло из городской магистрали в контуры отопления, горячего водоснабжения (ГВС) и, при наличии, вентиляции. Дело в том, что параметры в теплотрассах (температура до 150 °C, давление до 10 бар) слишком высоки для бытовых систем. Без промежуточного звена трубы и радиаторы быстро вышли бы из строя.

Современный тепловой пункт решает сразу несколько задач:

• снижает температуру и давление до допустимых значений,
• разделяет внешний и внутренний контуры (особенно важно для ГВС),
• регулирует подачу тепла в зависимости от погоды,
• контролирует расход и давление теплоносителя,
• обеспечивает защиту от аварийных ситуаций — гидроударов, перегрева, завоздушивания.

В старом жилом фонде вместо ИТП часто стоят элеваторные узлы — устаревшие устройства без автоматики. Они просто смешивают горячую воду из подающей линии с остывшей из обратки, не учитывая текущую погоду. Из-за этого зимой в квартирах душно, а весной — холодно, хотя отопление формально работает. Замена элеватора на ИТП или БИТП — один из самых эффективных шагов к повышению энергоэффективности и комфорта.

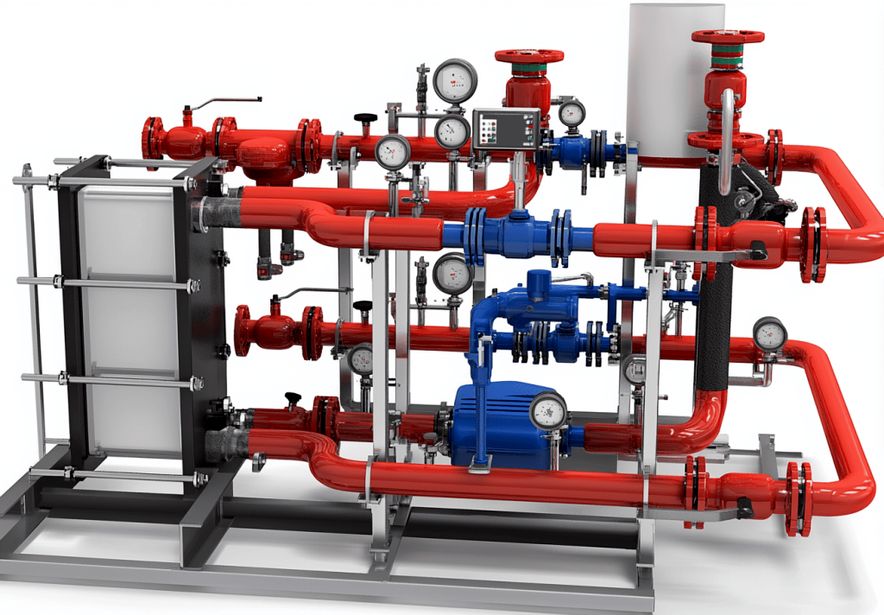

ИТП: стационарный тепловой пункт в подвале дома

Индивидуальный тепловой пункт (ИТП) — это стационарная система оборудования, смонтированная непосредственно в техническом помещении здания, чаще всего в подвале или отдельной котельной. Он состоит из нескольких взаимосвязанных компонентов:

• Пластинчатый теплообменник — обеспечивает передачу тепла от внешнего контура к внутреннему без смешивания потоков. Это критически важно для систем ГВС, где требуется чистая вода, соответствующая санитарным нормам.
• Циркуляционные насосы — создают принудительное движение теплоносителя по внутридомовым стоякам и радиаторам.
• Арматура и контрольно-измерительные приборы — включают запорные и регулирующие клапаны, манометры, термометры, предохранительные устройства.
• Система автоматики — центральный контроллер, датчики наружной температуры и обратной линии, управляющие модули для насосов и регулирующих клапанов.
• Узел учёта тепловой энергии — комплект приборов (теплосчётчик, расходомер, термопреобразователи) для фиксации фактического потребления.

Принцип работы ИТП основан на погодозависимом регулировании. Датчик на фасаде здания фиксирует температуру воздуха и передаёт данные в контроллер. Тот, в свою очередь, корректирует температуру подаваемого теплоносителя в соответствии с заранее загруженным температурным графиком. Например, при −25 °C система может подавать воду +75 °C, а при +5 °C — всего +30 °C. Это позволяет поддерживать стабильный микроклимат без перерасхода энергии.

ИТП может обслуживать как только отопление, так и отопление плюс ГВС. В последнем случае применяется двухступенчатая схема нагрева: сначала вода греется для отопления, затем — для горячего водоснабжения. Такой подход повышает общую эффективность и снижает пиковую нагрузку на теплосеть.

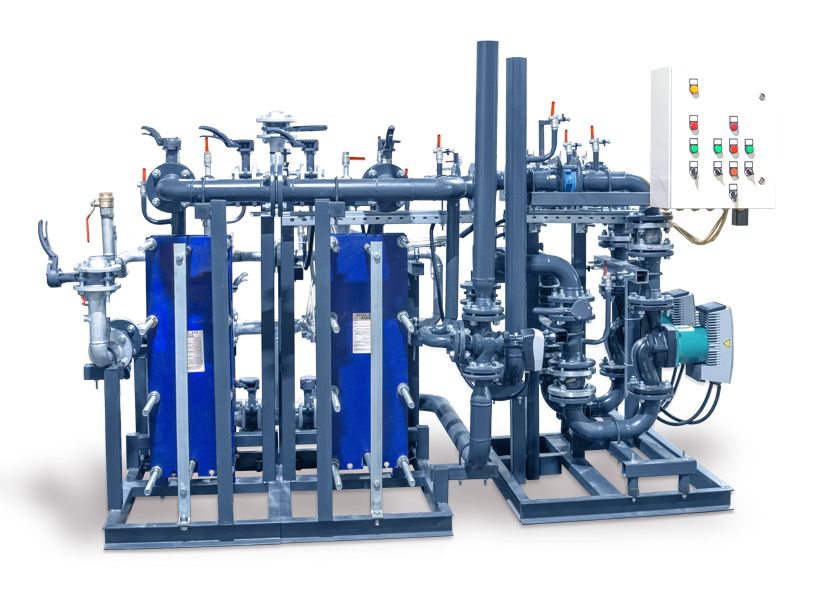

БИТП: готовый модульный тепловой пункт «под ключ»

Блочный индивидуальный тепловой пункт (БИТП) — это полностью собранный на заводе тепловой модуль, поставляемый в виде единого блока. Всё оборудование — теплообменники, насосы, арматура, автоматика и даже электрощит — уже смонтировано на несущей раме, соединено трубопроводами и протестировано. БИТП устанавливается в подготовленное помещение или в отдельный утеплённый контейнер на прилегающей территории.

Главное отличие БИТП от классического ИТП — степень заводской готовности. Если обычный ИТП собирается на объекте из отдельных компонентов, то БИТП поставляется в собранном виде. Это сокращает сроки монтажа с нескольких недель до 2–5 дней, минимизирует риски ошибок при сборке и упрощает пусконаладочные работы.

По функциональности БИТП не уступает стационарному ИТП: он также оснащён погодозависимой автоматикой, системой учёта, надёжными насосами и теплообменниками. Более того, благодаря строгому контролю на производстве, такие модули часто отличаются повышенной герметичностью, надёжностью и удобством обслуживания.

БИТП особенно востребован при реконструкции домов, где нет подходящего технического помещения, а также при строительстве новых объектов с жёсткими сроками ввода. Он широко применяется в жилых комплексах, административных зданиях, школах, поликлиниках и коттеджных посёлках.

Почему ИТП и БИТП выгоднее элеваторного узла

Многие жильцы считают, что «старый элеватор работает — зачем менять?». Однако на практике экономия от модернизации ощутима уже в первый год.

Элеватор — это сопло, создающее разрежение для подмешивания обратной воды. У такой схемы нет никакой регулировки: температура на выходе зависит только от давления в теплосети. Если котельная подаёт перегретую воду — в квартирах жарко; если давление упало — холодно. При этом дом платит за весь объём поданного тепла, даже если оно не используется.

ИТП и БИТП, напротив, точно дозируют подачу тепла в зависимости от реальной потребности. По данным энергетиков, переход с элеватора на ИТП позволяет снизить потребление тепловой энергии на 15–25%, а в межсезонье — до 40%. Это напрямую снижает платёжки.

Кроме экономии, современные тепловые пункты обеспечивают:

• стабильное давление в системе,
• защиту от гидроударов и перегрева,
• возможность отключения отдельных контуров без остановки всей системы,
• точный учёт потребления,
• дистанционный мониторинг параметров.

Всё это продлевает срок службы внутридомовых сетей и снижает количество аварий.

Как ИТП и БИТП влияют на комфорт и расходы

Наличие современного теплового пункта — один из ключевых факторов стабильного микроклимата. В домах с ИТП или БИТП температура в квартирах остаётся комфортной круглый год: не нужно открывать окна в мороз или использовать дополнительные обогреватели в оттепель.

С экономической точки зрения, ИТП позволяет платить только за реально использованное тепло, а не за «перекачанное» котельной. Особенно это актуально в регионах, где теплоснабжающие организации не соблюдают графики. Благодаря узлу учёта и автоматике, дом получает ровно столько энергии, сколько необходимо для поддержания +20–22 °C.

Для максимальной эффективности ИТП должен быть интегрирован в общую систему управления домом. При наличии общедомового теплосчётчика и корректно настроенной автоматики управляющая компания может ежемесячно корректировать начисления, а жильцы — отслеживать потребление через личный кабинет.

Заключение

Индивидуальные и блочные тепловые пункты — это не дань моде, а технически обоснованное решение для повышения энергоэффективности многоквартирных домов. Они позволяют отказаться от устаревших элеваторных узлов, стабилизировать температуру в квартирах, снизить платёжки и продлить срок службы инженерных систем.

Если в вашем доме до сих пор стоит элеватор, и вы наблюдаете резкие перепады температуры в зависимости от погоды — пришло время задуматься о модернизации. Установка ИТП или БИТП окупается за 2–4 отопительных сезона за счёт экономии на тепловой энергии. А стабильный комфорт в квартире — это то, что невозможно переоценить.
